Przekładnia planetarna (SPLF130-010MA) SERVO 130×130 1:10 wał silnika 22mm

Charakterystyka techniczna SPLF130-010MA

Przekładnia planetarna Wagney SPLF130-010MA to wysokiej klasy reduktor przeznaczony do serwonapędów lub silników BLDC o rozmiarze 130 × 130 mm (NEMA 51). Ma przełożenie 1:10, co pozwala znacznie zwiększyć moment wyjściowy przy zmniejszonej prędkości wyjściowej.

Obciążenie znamionowe tej przekładni wynosi 90 Nm, co zapewnia solidny zapas momentu dla wymagających układów napędowych. Sprawność wynosi 96%, dzięki czemu straty energii są ograniczone, a praca jest wydajna. Luz kątowy (backlash) przekładni został ograniczony do ≤ 8 arcmin, co gwarantuje bardzo precyzyjne pozycjonowanie i stabilny ruch w aplikacjach wymagających dokładności.

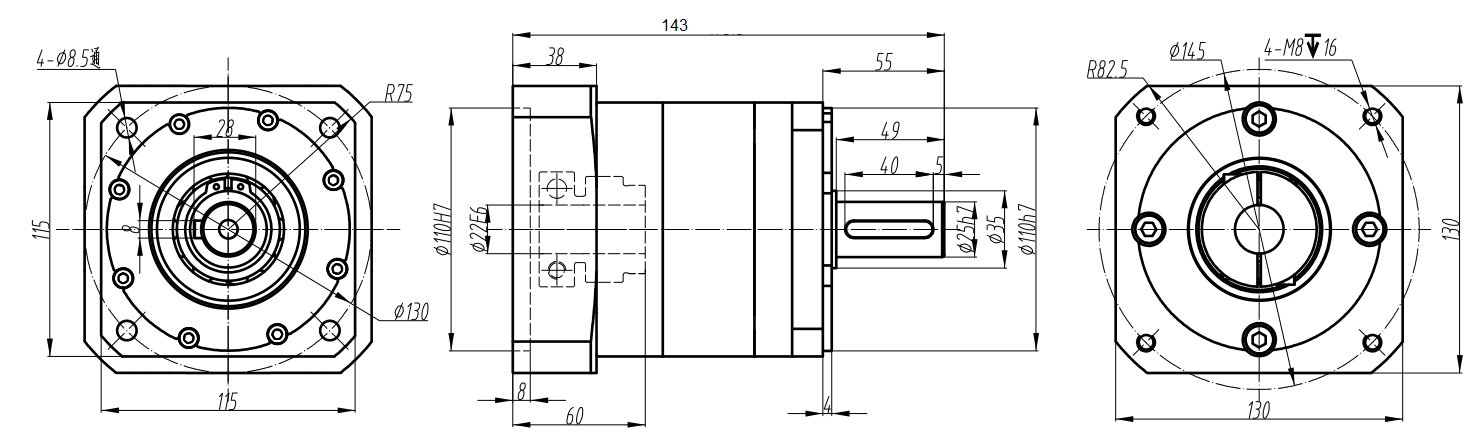

Konstrukcja i wymiary

Wał wejściowy ma średnicę 22 mm, co umożliwia połączenie z szeroką gamą serwonapędów. Kołnierz przekładni ma wymiary 130 × 130 mm, co ułatwia montaż w maszynach o dużej ramie. Wał wyjściowy ma średnicę 25 mm. Masa przekładni wynosi około 6,9 kg.

Przekładnia jest fabrycznie nasmarowana wysokiej jakości smarem, co eliminuje konieczność konserwacji smarowej w standardowych warunkach pracy. Dzięki temu zapewnia długą żywotność i niezawodność. Dzięki wysokiej sprawności i precyzyjnej konstrukcji przekładnia generuje niski poziom hałasu i drgań. Lokalizacja przekładni w maszynie napędowej wpływa na jej stabilność i komfort pracy.

Zastosowania przemysłowe

SPLF130-010MA idealnie sprawdzi się w maszynach CNC, aplikacjach robotycznych, systemach pozycjonujących oraz automatyce przemysłowej, gdzie wymagany jest duży moment i dokładna kontrola ruchu. Konstrukcja typu serwo pozwala na łatwą integrację z potężniejszymi napędami. Dzięki kompaktowej obudowie i wysokiej sprawności doskonale nadaje się do systemów, w których kluczowe są zarówno moc, jak i precyzja — bez konieczności częstych serwisów.

Zalety użytkowe

• Wysoki moment znamionowy (90 Nm)
• Dobre przełożenie 1:10 – wzrost momentu przy umiarkowanej prędkości
• Niski luz (≤ 8 arcmin) – duża dokładność
• Fabryczne smarowanie – brak konieczności konserwacji smarowej
• Trwała konstrukcja (masa ~6,9 kg)

Podsumowanie

Nasza przekładnia planetarna SPLF130-010MA to solidne rozwiązanie do serwonapędów i aplikacji przemysłowych, które wymagają połączenia momentu, precyzji i niezawodności. Jej wysoka sprawność, trwałość i kompaktowa konstrukcja sprawiają, że jest świetnym wyborem do nowoczesnych systemów automatyki.
