Przekładnia planetarna (SPLF130-04MA) SERVO 130×130 1:4 wał silnika 22mm

Charakterystyka techniczna SPLF130-04MA

Przekładnia planetarna Wagney SPLF130-04MA to profesjonalny reduktor przeznaczony do serwonapędów i silników BLDC w obudowie 130 × 130 mm (kompatybilnej ze standardem NEMA 51). Zapewnia przełożenie 1:4, dzięki czemu zwiększa moment wyjściowy przy zachowaniu dobrej prędkości roboczej.

Obciążenie znamionowe (ciągłe) tej przekładni wynosi aż 225 Nm, co pozwala na przenoszenie dużych sił momentowych w układach wymagających wysokiej wydajności. Sprawność przekładni to 96%, co minimalizuje straty energetyczne.

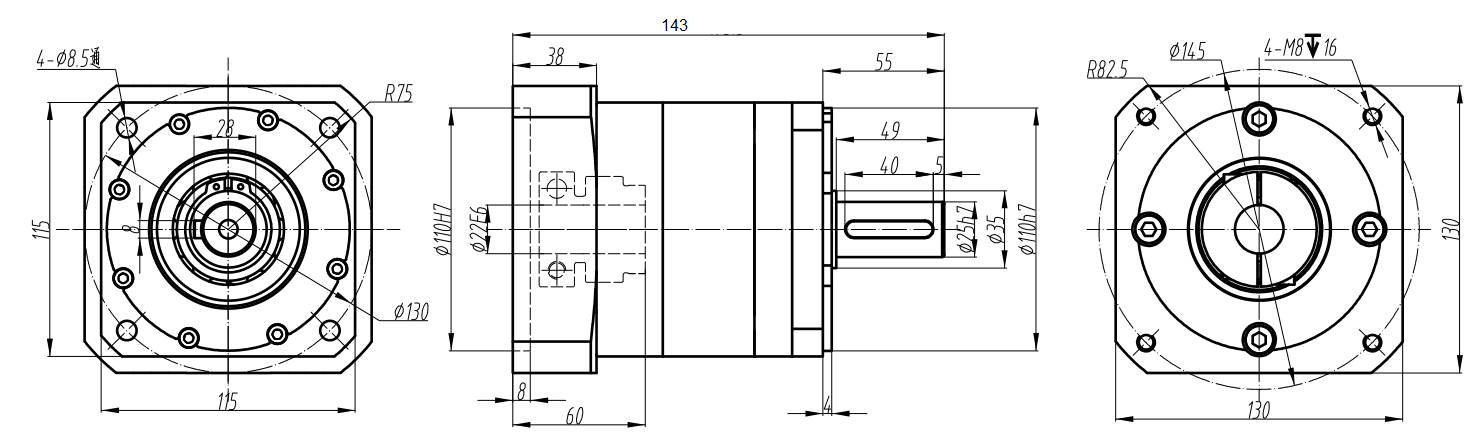

Luz kątowy (backlash) ograniczony jest do ≤ 8 arcmin, co zapewnia wysoką dokładność pozycjonowania i stabilną pracę w aplikacjach wymagających precyzji. Konstrukcja mechaniczna i wymiary

Średnica wału silnika wynosi 22 mm, co zapewnia kompatybilność z szeroką gamą serwonapędów. Wał wyjściowy natomiast ma średnicę 25 mm, co gwarantuje stabilne przeniesienie momentu.  Kołnierz przekładni to 130 x 130 mm, co ułatwia montaż w konstrukcjach maszynowych.

Masa przekładni wynosi około 6,9 kg, co świadczy o solidnej, mocnej konstrukcji.

Smarowanie i żywotność

Przekładnia jest fabrycznie nasmarowana smarem trwałym, co eliminuje potrzebę regularnej konserwacji smarowej. Taka konstrukcja zapewnia długą żywotność i niezawodność działania. Dzięki wysokiej sprawności i precyzyjnej konstrukcji SPLF130-04MA generuje niski poziom hałasu i drgań, co jest kluczowe w aplikacjach serwo i automatyki. Poziom ograniczeń luzu i jakości wykonania wpływa na stabilność i płynność ruchu.

Zastosowania przemysłowe

SPLF130-04MA sprawdzi się znakomicie w maszynach CNC, systemach automatyki, robotyce oraz urządzeniach pozycjonujących, gdzie wymagany jest wysoki moment i precyzja. Jej duża obciążalność czyni ją idealnym wyborem dla profesjonalnych aplikacji przemysłowych.

Dzięki rozmiarowi 130 × 130 mm i wałowi 22 mm można ją łatwo zintegrować z większymi serwonapędami i silnikami BLDC, zapewniając moc i niezawodność w mocno obciążonych układach.

Zalety użytkowe

• Silny moment znamionowy (225 Nm).
• Wysoka sprawność (96%) – efektywne przenoszenie mocy.
• Niski luz (≤ 8 arcmin) – większa precyzja pozycjonowania.
• Fabryczne smarowanie – bez potrzeby konserwacji olejowej.
• Solidna i trwała konstrukcja – 6,9 kg masy.
• Kompatybilność z serwonapędami (wał 22 mm, kołnierz 130×130).

Podsumowanie

Nasza przekładnia planetarna Wagney SPLF130-04MA to wydajny i precyzyjny komponent do zastosowań serwo, automatyki i maszyn przemysłowych. Dzięki dużemu momentowi, wysokiej sprawności i trwałej konstrukcji stanowi niezawodne rozwiązanie do napędów wymagających mocy i dokładności.
