Przekładnia planetarna (SPLF90-016MA) SERVO 80×80 1:16 wał silnika 19mm

Charakterystyka techniczna SPLF90-016MA

Przekładnia planetarna Wagney SPLF90-016MA to precyzyjny reduktor o kołnierzu 90 × 90 mm, zaprojektowany do współpracy z serwonapędami oraz silnikami BLDC w standardzie 80 × 80 mm (NEMA 32). Oferuje wysokie przełożenie 1:16, co pozwala na drastyczne zwiększenie momentu obrotowego. Obciążenie znamionowe wynosi 90 Nm, co zapewnia ogromny zapas mocy w aplikacjach przemysłowych. Sprawność układu deklarowana jest na poziomie 96%, co świadczy o wysokiej jakości wykonania i minimalnych stratach energii. Luz kątowy (backlash) wynosi ≤ 8 arcmin, co gwarantuje precyzję wymaganą w nowoczesnej automatyce.

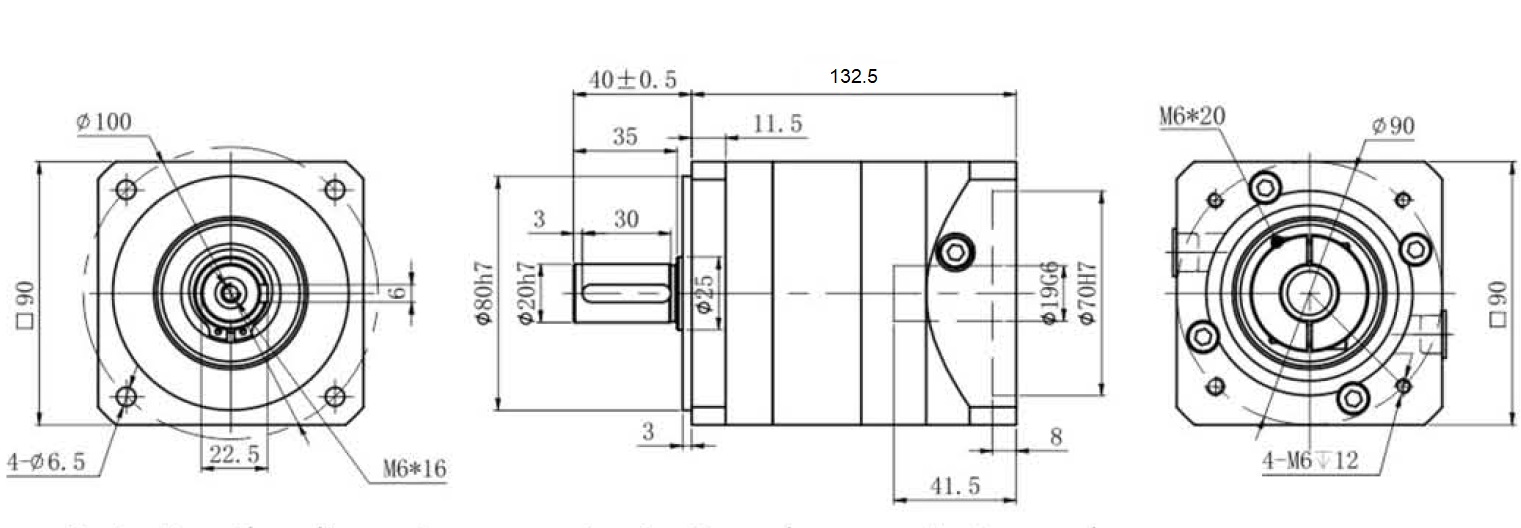

Konstrukcja mechaniczna i wymiary

Przekładnia posiada wał wejściowy o średnicy 19 mm (do silnika) oraz wzmocniony wał wyjściowy o średnicy 20 mm, co zapewnia stabilne przeniesienie napędu. Całkowita masa urządzenia to 3,9 kg. Konstrukcja jest fabrycznie nasmarowana na cały okres eksploatacji (ok. 20 000 godzin), co czyni ją bezobsługową. Nominalna prędkość wejściowa to 3000 obr./min (maksymalnie do 6000 obr./min). Urządzenie pracuje cicho, generując hałas poniżej 55 dB, co poprawia komfort pracy obsługi maszyn.

Zastosowania przemysłowe

Nasz model SPLF90-016MA idealnie sprawdza się w maszynach CNC, robotach przemysłowych i stołach podziałowych, gdzie wymagane jest duże przełożenie przy zachowaniu kompaktowych wymiarów. Dzięki wysokiemu momentowi (90 Nm) poradzi sobie w wymagających aplikacjach typu „Heavy Duty” dla tej wielkości ramy.

Podsumowanie

Wybierając naszą przekładnię planetarną Wagney SPLF90-016MA (1:16), zyskujesz potężny moment obrotowy, precyzję (≤ 8 arcmin) i bezobsługową eksploatację. To solidny wybór dla profesjonalnych systemów Motion Control.
