Przekładnia planetarna (SPLF90-07MA) SERVO 80×80 1:7 wał silnika 19mm

Charakterystyka techniczna SPLF90-07MA

Przekładnia planetarna Wagney SPLF90-07MA to precyzyjny reduktor do serwonapędów lub silników BLDC w obudowie 80 × 80 mm (NEMA32). Ma przełożenie 1:7, co pozwala znacząco zwiększyć moment wyjściowy względem prędkości wejściowej. Obciążenie znamionowe wynosi 60 Nm, co zapewnia solidny zapas momentu w zastosowaniach przemysłowych. Wysoka sprawność przekładni – 96% – minimalizuje straty energetyczne. Luz tylny (backlash) jest ograniczony do ≤ 8 arcmin, co daje dużą precyzję pozycjonowania i stabilność w ruchach sterowanych.

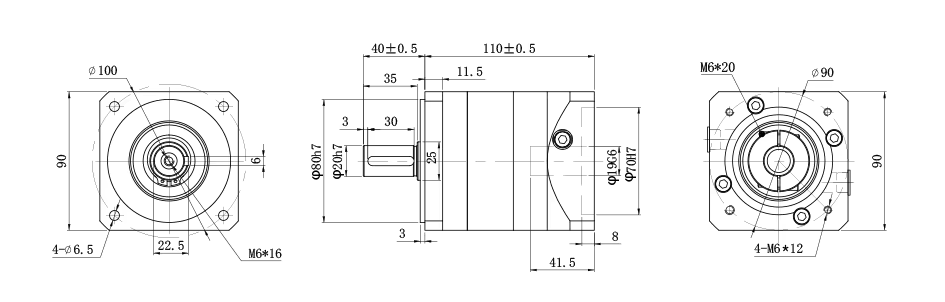

Wymiary i konstrukcja

Średnica wału silnika wynosi 19 mm, co umożliwia bezpośrednie połączenie z typowymi serwonapędami NEMA32. Kołnierz przekładni ma wymiary 90 × 90 mm, co ułatwia montaż w standardowych konstrukcjach maszynowych. Waga urządzenia to 3,1 kg, co daje bardzo dobrą relację momentu do masy. Średnica wału wyjściowego wynosi 20 mm. Przekładnia jest fabrycznie nasmarowana, dzięki czemu nie wymaga dodatkowego smarowania podczas typowej eksploatacji. Solidna konstrukcja zapewnia wysoką żywotność i niezawodność pracy.

Poziom hałasu przekładni jest niski – deklarowany na poziomie ≤ 55 dB, co pozwala na stosowanie SPLF90-07MA w aplikacjach, w których istotna jest cicha praca napędu. Nominalna prędkość wejściowa osiąga zwykle do 3000 obr./min, co zapewnia dobry kompromis między momentem a prędkością.

Zastosowania przemysłowe

Przekładnia SPLF90-07MA doskonale sprawdza się w maszynach CNC, robotyce oraz systemach pozycjonujących, gdzie kluczowy jest duży moment przy minimalnym luzie. Dzięki wytrzymałej konstrukcji oraz kompaktowym wymiarom (NEMA32) można ją łatwo zintegrować z seryjnymi serwonapędami.

Jest także idealna do zastosowań wymagających precyzyjnych ruchów – np. w automatyce przemysłowej, elektronice montażowej czy mechanizmach taktujących.

Zalety użytkowe

• Wysoki moment przy przełożeniu 1:7.
• Wysoka sprawność (96%) — mniejsze straty energii.
• Niski luz (≤ 8 arcmin) — lepsza precyzja.
• Bezobsługowe smarowanie — brak konieczności dolewek.
• Relatywnie lekka konstrukcja (3,1 kg) jak na reduktor o takiej mocy.
• Mały poziom hałasu — wygodna praca w aplikacjach precyzyjnych.

Podsumowanie

Nasza przekładnia planetarna Wagney SPLF90-07MA to wysokiej jakości komponent do zastosowań serwo i automatyki. Łączy w sobie dużą moc, precyzję i trwałość, jednocześnie nie wymagając stałego serwisowania smarowego. Jeśli potrzebujesz wydajnego i niezawodnego rozwiązania redukcyjnego, SPLF90-07MA to propozycja godna rozważenia.
