Przekładnia ślimakowa przełożenie 10:1 RV50-10-80B14

Przekładnia ślimakowa RV50-10-80B14

Przekładnia ślimakowa Wagney RV50-10-80B14 to solidny reduktor zaprojektowany z myślą o zastosowaniach przemysłowych, które wymagają zwiększonego momentu przy umiarkowanym spadku prędkości. Model ten posiada mechaniczny rozmiar 50 oraz standardowy kołnierz IEC 80B14, co ułatwia integrację z silnikami przemysłowymi. Przełożenie 10:1 umożliwia efektywny transfer mocy, zapewniając jednocześnie wysoką sprawność i stabilną pracę układu napędowego.

Parametry techniczne

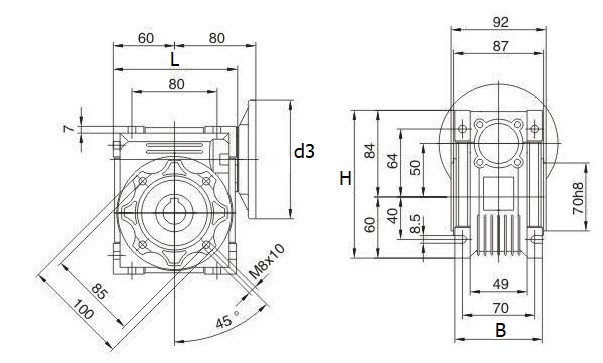

Mechaniczna wielkość przekładni wynosi 50, co gwarantuje odpowiednią wytrzymałość i możliwość pracy z masywniejszymi silnikami. Przełożenie reduktora to 10:1, co pozwala na zwiększenie momentu wyjściowego. Średnica kołnierza (d3) ma wartość 120 mm, co zapewnia solidne zamocowanie z silnikiem. Wał wejściowy (silnikowy) ma średnicę 19 mm, natomiast tuleja drążona (wyjściowa) – 25 mm, co umożliwia przenoszenie relatywnie dużych obciążeń. Wymiary korpusu przekładni to 120 mm długości, 85 mm szerokości oraz 144 mm wysokości, dzięki czemu urządzenie oferuje dużą nośność przy relatywnie kompaktowej konstrukcji. Korpus wykonany jest z aluminium, co zmniejsza masę, a jego powierzchnia pokryta jest powłoką z tworzywa sztucznego, która chroni przed korozją. Elementy napędowe, takie jak ślimak i ślimacznica, wykonano odpowiednio ze stali i brązu, co zapewnia trwałość i płynność działania. Masa przekładni to około 3,47 kg.

Charakterystyka pracy

Dzięki przełożeniu 10:1, RV50-10-80B14 daje możliwość stabilnego zwiększenia momentu obrotowego. Przekładnia ta charakteryzuje się najwyższą sprawnością mechaniczną w swojej klasie i jest odwracalna. Konstrukcja ślimakowa skutecznie tłumi drgania, co przekłada się na cichszą pracę i dłuższą żywotność przekładni.

Zastosowania przemysłowe

Model ten sprawdzi się w automatyce maszyn, przenośnikach, systemach pozycjonujących, robotyce i wszędzie tam, gdzie liczy się równowaga między momentem, precyzją, sprawnością i trwałością. Jego konstrukcja pozwala na zastosowanie w wymagających instalacjach, w których istotna jest niezawodność.

Zalety użytkowe

• – Efektywne zwiększenie momentu dzięki przełożeniu 10:1.
• – Wysoka sprawność i odwracalność.
• – Stabilna i trwała konstrukcja mechaniczna o rozmiarze 50.
• – Solidny kołnierz IEC 80B14 (120 mm) – dobre mocowanie silnika.
• – Lekka obudowa aluminiowa z ochronną powłoką z tworzywa sztucznego.
• – Wytrzymałe materiały: stalowy ślimak i brązowa ślimacznica.
• – Niska emisja drgań i cicha praca.
• – Fabryczne smarowanie – mniejsze wymagania konserwacyjne.
• – Pewne połączenie wyjściowe dzięki tulei drążonej 25 mm.

Podsumowanie

Rekomendujemy RV50-10-80B14 jako niezawodny i wszechstronny reduktor ślimakowy. Zapewnia on solidny moment, stabilność i trwałość w aplikacjach przemysłowych, jednocześnie oferując łatwą integrację z silnikami IEC.
