Przekładnia ślimakowa przełożenie 100:1 RV50-100-63B5

Przekładnia ślimakowa RV50-100-63B5

Przekładnia ślimakowa Wagney RV50-100-63B5 to bardzo wytrzymały reduktor o mechanicznej wielkości 50, stworzony z myślą o silnikach montowanych na dużym kołnierzu IEC 63B5. Dzięki przełożeniu 100:1 pozwala uzyskać znaczny moment obrotowy przy istotnym obniżeniu prędkości wyjściowej. To sprawia, że reduktor jest idealny do zastosowań wymagających dużej siły, stabilności i precyzyjnego sterowania napędem z funkcją samohamowania.

Parametry techniczne

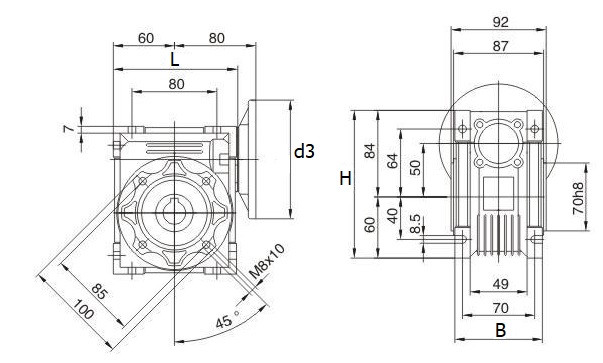

Mechaniczna wielkość przekładni wynosi 50, co gwarantuje odpowiednią nośność i trwałość konstrukcji. Przełożenie 100:1 to maksymalizacja momentu dostępnego na wyjściu. Średnica kołnierza montażowego d3 wynosi 140 mm, co zapewnia stabilne i solidne mocowanie silnika. Wał wejściowy (oś silnika) ma średnicę 11 mm, natomiast tuleja drążona wyjściowa (zdawcza) — 25 mm, co pozwala przenosić duże obciążenia. Wymiary korpusu przekładni to: długość 120 mm, szerokość 85 mm i wysokość 144 mm. Korpus wykonano z aluminium, a dodatkowa powłoka z tworzywa sztucznego zabezpiecza go przed korozją. W mechanizmie zastosowano stalowy ślimak oraz ślimacznicę wykonaną z brązu, co zapewnia trwałość, płynność działania i odporność na zużycie.

Charakterystyka pracy

Przekładnia z przełożeniem 100:1 generuje bardzo wysoki moment przy niskiej prędkości obrotowej. Mechanizm ślimakowy zapewnia gwarantowaną naturalną samohamowność – wał wyjściowy pozostaje zablokowany po zatrzymaniu silnika, co zwiększa bezpieczeństwo i stabilność napędu. Dodatkowo skutecznie tłumi drgania, co przekłada się na cichą i płynną pracę nawet pod dużym obciążeniem.

Zastosowania przemysłowe

RV50-100-63B5 sprawdzi się w szerokiej gamie zastosowań przemysłowych – między innymi w przenośnikach, podnośnikach, maszynach produkcyjnych, urządzeniach pozycjonujących, napędach dźwigowych czy robotyce. Stanowi dobre rozwiązanie tam, gdzie wymagane jest trwałe, stabilne i precyzyjne przenoszenie ruchu z funkcją samoblokowania.

Zalety użytkowe

• – Bardzo wysokie wzmocnienie momentu dzięki przełożeniu 100:1.
• – Gwarantowana samohamowność i tłumienie drgań – stabilna, cicha praca.
• – Kompatybilność z silnikami IEC 63B5 dzięki kołnierzowi 140 mm.
• – Lekka, aluminiowa obudowa z powłoką ochronną.
• – Trwały mechanizm: stalowy ślimak i brązowa ślimacznica.
• – Tuleja drążona 25 mm do pewnego przeniesienia momentu.

Podsumowanie

Wagney RV50-100-63B5 to bardzo wydajny, trwały i niezawodny reduktor ślimakowy. Łączy on ekstremalne przełożenie, gwarantowaną samohamowność i solidną konstrukcję, co czyni go znakomitym wyborem do zastosowań przemysłowych, gdzie istotny jest moment obrotowy, stabilność oraz bezpieczeństwo napędu.
