Przekładnia ślimakowa przełożenie 100:1 RV50-100-71B14

Przekładnia ślimakowa RV50-100-71B14

Przekładnia ślimakowa Wagney RV50-100-71B14 to wysokowydajny reduktor o mechanicznej wielkości 50, przeznaczony do silników montowanych na kołnierzu IEC 71B14. Dzięki przełożeniu 100:1 jest zaprojektowana w celu osiągnięcia bardzo silnego wzrostu momentu obrotowego przy znacznym ograniczeniu prędkości wyjściowej – co czyni ją idealnym rozwiązaniem dla aplikacji przemysłowych wymagających dużej siły, stabilności i kontroli przy niskich obrotach.

Parametry techniczne

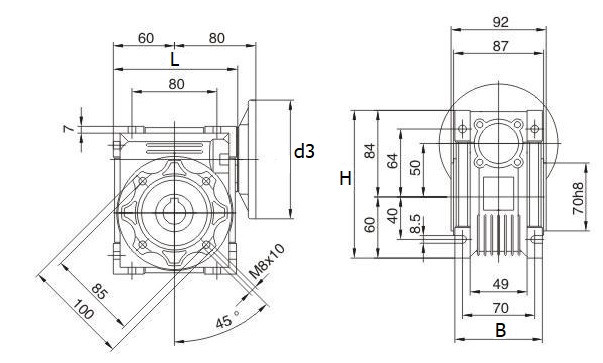

Wielkość mechaniczna tej przekładni to 50, co gwarantuje odpowiednią nośność i możliwość pracy z mocniejszymi silnikami. Przełożenie wynosi 100:1, co pozwala na osiągnięcie znacznie podwyższonego momentu wyjściowego. Średnica kołnierza montażowego (d3) jest równa 105 mm, co umożliwia stabilne zamocowanie silnika IEC. Wał wejściowy (oś silnika) posiada średnicę 14 mm, natomiast tuleja drążona wyjściowa (zdawcza) ma średnicę 25 mm, co zapewnia pewne przeniesienie obciążenia. Korpus przekładni wykonano z aluminium, a jego powierzchnia może być zabezpieczona powłoką z tworzywa sztucznego dla podniesienia odporności na korozję. W mechanizmie zastosowano stalowy ślimak oraz ślimacznicę z brązu, co przekłada się na trwałość, płynność działania i dobrą kulturę pracy.

Charakterystyka pracy

Dzięki przełożeniu 100:1, użytkownik zyskuje znacznie wzmocniony moment obrotowy przy znacznej redukcji prędkości. Konstrukcja ślimakowa zapewnia gwarantowaną naturalną samohamowność, co zwiększa bezpieczeństwo i stabilność napędu w aplikacjach podnoszących i pozycjonujących. Ponadto mechanika ślimakowa tłumi drgania, co przekłada się na cichą i precyzyjną pracę.

Zastosowania przemysłowe

Model RV50-100-71B14 jest świetnym wyborem dla napędów przemysłowych, w których istotna jest duża siła przy niskiej prędkości – na przykład w urządzeniach podnoszących, przenośnikach, maszynach pozycjonujących, robotach przemysłowych oraz w aplikacjach wymagających stabilności pod obciążeniem.

Zalety użytkowe

• – Bardzo wysokie wzmocnienie momentu dzięki przełożeniu 100:1.
• – Gwarantowana naturalna samohamowność i tłumienie drgań – poprawione bezpieczeństwo.
• – Kołnierz 105 mm w standardzie IEC 71B14 zapewnia stabilną integrację z silnikiem.
• – Lekka aluminiowa obudowa z ochronną powłoką – niższa masa napędu.
• – Trwała mechanika: stalowy ślimak i brązowa ślimacznica – długowieczność i płynność pracy.
• – Fabryczne smarowanie – mniejsze wymagania obsługowe.
• – Pewne przeniesienie obciążenia dzięki tulei drążonej 25 mm.

Podsumowanie

Rekomendujemy RV50-100-71B14 jako wydajny, trwały i efektowny reduktor ślimakowy dla aplikacji przemysłowych o wysokich wymaganiach momentowych i precyzyjnej kontroli ruchu. Jego konstrukcja zapewnia zarówno moc, samohamowność, jak i trwałość w kompaktowej formie.
