Przekładnia ślimakowa przełożenie 100:1 RV50-100-71B5

Przekładnia ślimakowa RV50-100-71B5

Przekładnia ślimakowa Wagney RV50-100-71B5 to solidny reduktor o mechanicznej wielkości 50, zaprojektowany z myślą o silnikach mocowanych na dużym kołnierzu IEC 71B5. Dzięki przełożeniu 100:1 urządzenie pozwala na znaczące zwiększenie momentu obrotowego przy jednoczesnym silnym ograniczeniu prędkości wyjściowej – idealne do aplikacji wymagających dużej siły, stabilnej kontroli i gwarantowanej samohamowności.

Parametry techniczne

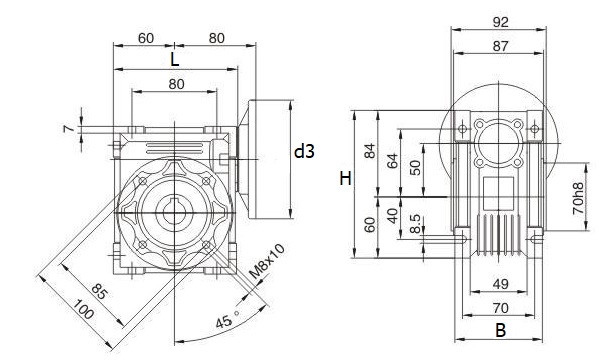

Mechaniczna wielkość przekładni to 50, co zapewnia odpowiednią nośność i kompatybilność z silnikami przemysłowymi. Przełożenie wynosi 100:1 i jest optymalne dla maksymalizacji momentu. Średnica kołnierza montażowego d3 to 160 mm, co gwarantuje stabilny i solidny montaż silnika. Wał wejściowy (oś silnika) ma średnicę 14 mm, a tuleja drążona wyjściowa (zdawcza) — 25 mm. Korpus wykonano z aluminium z dodatkową powłoką ochronną, co obniża masę i zwiększa odporność na korozję. Kluczowe elementy mechanizmu – stalowy ślimak i ślimacznica z brązu – zapewniają trwałość, płynną pracę i odporność na zużycie.

Charakterystyka pracy

Dzięki przełożeniu 100:1 przekładnia generuje bardzo wysoki moment obrotowy przy relatywnie niskiej prędkości wyjściowej. Konstrukcja ślimakowa zapewnia gwarantowaną naturalną samohamowność – po zatrzymaniu silnika wał wyjściowy pozostaje w pozycji, co zwiększa bezpieczeństwo instalacji. Ponadto ślimakowa geometria sprzyja tłumieniu drgań i cichej pracy.

Zastosowania przemysłowe

RV50-100-71B5 sprawdzi się doskonale w aplikacjach wymagających dużego momentu i niskiej prędkości z wymogiem samohamowania: w podnośnikach, przenośnikach, maszynach produkcyjnych, systemach pozycjonujących, napędach dźwigowych, czy robotyce przemysłowej.

Zalety użytkowe

• – Ekstremalne wzmocnienie momentu dzięki przełożeniu 100:1.
• – Gwarantowana naturalna samohamowność – zabezpieczenie przed przypadkowym cofaniem.
• – Stabilne mocowanie silnika przez duży kołnierz 160 mm (IEC71B5).
• – Trwały mechanizm napędowy: stalowy ślimak i brązowa ślimacznica – wysoka żywotność.
• – Cicha i stabilna praca dzięki tłumieniu drgań.
• – Tuleja drążona 25 mm – pewne przeniesienie obciążenia.

Podsumowanie

Wagney RV50-100-71B5 to mocny, niezawodny i trwały reduktor ślimakowy. To rozwiązanie dla wymagających aplikacji – łączy bardzo duży moment obrotowy, gwarantowaną samohamowność oraz kompaktowe rozmiary, co czyni go doskonałym wyborem dla maszyn przemysłowych i innych wymagających systemów napędowych.
