Przekładnia ślimakowa przełożenie 15:1 RV30-15-63B14

Przekładnia ślimakowa RV30-15-63B14

Przekładnia ślimakowa Wagney RV30-15-63B14 to kompaktowy i uniwersalny reduktor o wielkości mechanicznej 30, zaprojektowany do współpracy z silnikami o kołnierzu IEC 63B14. Dzięki przełożeniu 15:1 oferuje wyważone zwiększenie momentu obrotowego przy jednoczesnym umiarkowanym obniżeniu prędkości wyjściowej – co czyni go świetnym wyborem do aplikacji wymagających precyzyjnej kontroli prędkości i wysokiej sprawności.

Parametry techniczne

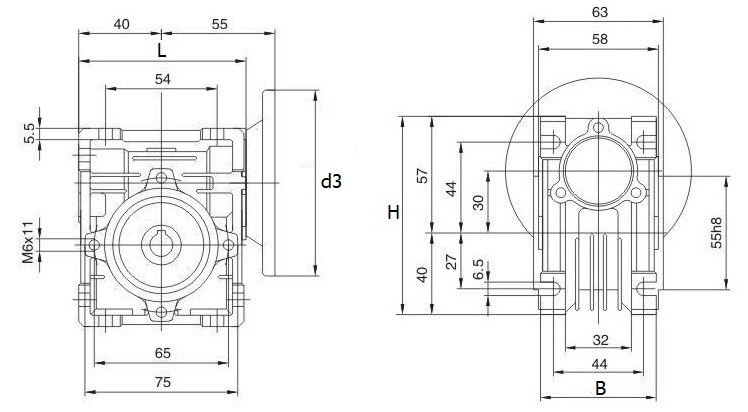

Wielkość mechaniczna przekładni wynosi 30, co gwarantuje kompaktowe gabaryty. Przełożenie wynosi 15:1, zapewniając optymalny kompromis między momentem a prędkością. Średnica kołnierza montażowego (d3) wynosi 90 mm, co zapewnia kompatybilność z silnikami IEC. Wał wejściowy ma średnicę 11 mm, a tuleja drążona wyjściowa (zdawcza) — 14 mm. Wymiary korpusu to 80 mm długości, 56 mm szerokości oraz 97 mm wysokości. Obudowa z aluminium została pokryta powłoką ochronną, a wewnątrz zastosowano stalowy ślimak oraz ślimacznicę z brązu, co przekłada się na trwałość i płynne przenoszenie momentu.

Charakterystyka pracy

Dzięki przełożeniu 15:1 przekładnia generuje zwiększony moment przy stosunkowo niewielkim spadku prędkości, charakteryzując się bardzo wysoką sprawnością mechaniczną. Należy pamiętać, że przy tym przełożeniu przekładnia jest odwracalna i nie posiada samohamowności. Konstrukcja minimalizuje hałas i drgania, co sprzyja płynnej i trwałej eksploatacji.

Zastosowania przemysłowe

RV30-15-63B14 sprawdzi się w automatyce maszyn lekkich, urządzeniach pozycjonujących, przenośnikach, systemach dozujących oraz wszędzie tam, gdzie potrzebne jest zwiększenie momentu przy kompaktowej budowie i wysokiej efektywności energetycznej.

Zalety użytkowe

• – Wyważone zwiększenie momentu dzięki przełożeniu 15:1 i wysoka sprawność.
• – Kompaktowa obudowa (wielkość 30) – oszczędność miejsca.
• – Stabilne mocowanie silnika przez kołnierz IEC 63B14 (90 mm).
• – Lekka, aluminiowa obudowa z powłoką antykorozyjną.
• – Trwały układ ślimakowy: stalowy ślimak + brązowa ślimacznica.
• – Tłumienie drgań, dobra kultura pracy.
• – Pewne przeniesienie momentu dzięki tulei drążonej 14 mm.

Podsumowanie

Wagney RV30-15-63B14 to uniwersalna, wysoce sprawna i solidna przekładnia ślimakowa. Łączy ona kompaktowy format z dobrym przełożeniem i trwałą konstrukcją, co czyni ją idealnym wyborem w systemach automatyki i lekkich napędach przemysłowych, gdzie liczy się moment i efektywność energetyczna.
