Przekładnia ślimakowa przełożenie 20:1 RV25-20-56B14

Przekładnia ślimakowa RV25-20-56B14

Przekładnia ślimakowa Wagney RV25-20-56B14 to najmniejszy w serii, kompaktowy, lecz wytrzymały reduktor zaprojektowany dla silników z kołnierzem IEC 56B14. Dzięki przełożeniu 20:1 umożliwia znaczne zwiększenie momentu wyjściowego przy relatywnie umiarkowanym spadku prędkości obrotowej. Konstrukcja oparta na ślimaku i ślimacznicy znakomicie sprawdza się w aplikacjach wymagających przetwarzania obciążenia z dużą precyzją i niezawodnością.

Parametry techniczne

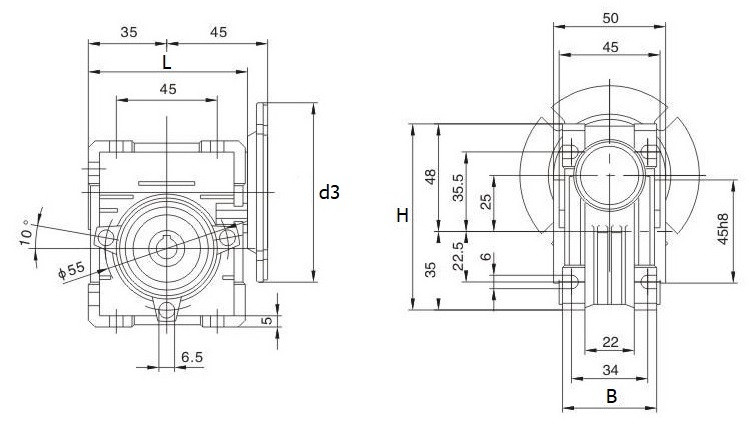

Wielkość mechaniczna przekładni wynosi 25, co czyni ją wyjątkowo kompaktową (najmniejsza w serii RV) i łatwą do integracji w ciasnych przestrzeniach. Przełożenie tej przekładni to 20:1, umożliwiające znaczący wzrost momentu obrotowego na wyjściu. Średnica kołnierza montażowego (d3) ma wartość 80 mm, co zapewnia stabilne mocowanie silnika w standardzie B14. Wał wejściowy – zgodny z osią silnika – ma średnicę 9 mm, natomiast tuleja drążona wyjściowa (zdawcza) również ma średnicę 9 mm. Gabaryty obudowy to długość 71 mm, szerokość 42 mm oraz wysokość 83 mm. Obudowa wykonana jest z aluminium, a jej powierzchnia może być pokryta powłoką z tworzywa sztucznego, by zwiększyć odporność na korozję. W mechanizmie zastosowano stalowy ślimak oraz ślimacznicę z brązu, co zapewnia wysoką trwałość eksploatacyjną i płynność działania.

Charakterystyka pracy

Dzięki przełożeniu 20:1 przekładnia RV25-20-56B14 pozwala na efektywne zwiększenie momentu obrotowego. Konstrukcja ślimakowa zapewnia wysoką stabilność pracy oraz skutecznie tłumi drgania, co przekłada się na cichszą i bardziej stabilną pracę urządzenia.

Zastosowania przemysłowe

Model RV25-20-56B14 znajdzie zastosowanie w automatyce lekkich maszyn, urządzeniach pozycjonujących, przenośnikach, napędach montażowych oraz w innych systemach, gdzie konieczne jest zwiększenie momentu w kompaktowej formie. Dzięki kołnierzowi 80 mm i niewielkim wymiarom obudowy można go łatwo integrować z silnikami w standardzie IEC 56B14.

Zalety użytkowe

• – Skuteczne zwiększenie momentu dzięki przełożeniu 20:1.
• – Najbardziej kompaktowa konstrukcja (wielkość 25) – idealna gdy przestrzeń montażowa jest ograniczona.
• – Lekka aluminiowa obudowa z ochroną przed korozją.
• – Trwała mechanika: stalowy ślimak i brązowa ślimacznica.
• – Stabilna i cicha praca oraz tłumienie drgań.
• – Fabryczne smarowanie minimalizuje potrzeby konserwacyjne.
• – Solidne mocowanie silnika dzięki kołnierzowi 80 mm (IEC56B14).
• – Pewne przenoszenie obciążenia przez tuleję drążoną 9 mm.

Podsumowanie

Polecamy RV25-20-56B14 jako wydajny, trwały i łatwy w integracji reduktor ślimakowy. Jego parametry techniczne pozwalają na zwiększenie momentu w najbardziej kompaktowej obudowie, co czyni go znakomitym wyborem dla aplikacji automatyki przemysłowej, gdzie kluczowa jest kontrola ruchu, niezawodność i oszczędność miejsca
