Przekładnia ślimakowa przełożenie 20:1 RV30-20-56B14

Opis techniczny przekładni ślimakowej RV30-20-56B14

Przekładnia ślimakowa Wagney RV30-20-56B14 to niezawodny reduktor o mechanicznej wielkości 30, zaprojektowany do współpracy z silnikami wyposażonymi w kołnierz IEC 56B14. Dzięki przełożeniu 20:1, zwiększa moment obrotowy przy znacznej redukcji prędkości, co sprawdza się w aplikacjach przemysłowych wymagających wytrzymałego napędu i kontroli obrotowej.

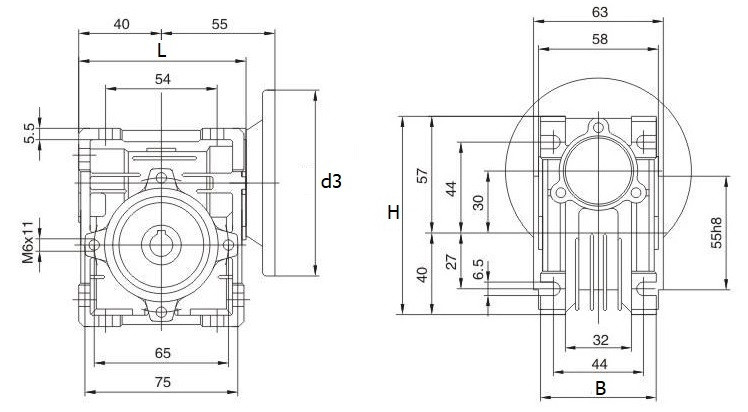

Parametry mechaniczne

• – Mechaniczna wielkość: 30.
• – Przełożenie: 20:1.
• – Średnica kołnierza (d3): 80 mm.
• – Średnica osi silnika (wejściowej): 9 mm.
• – Średnica tulei drążonej wyjściowej (zdawczej): 14 mm.
• – Wymiary obudowy: wysokość 97 mm, szerokość 56 mm, długość 80 mm.
• – Waga: około 1,22 kg.

Konstrukcja i materiały

Korpus przekładni wykonany jest z aluminium, co pozwala na zredukowanie masy urządzenia. Obudowa posiada także powłokę z tworzywa sztucznego, chroniącą przed korozją. Ślimak jest stalowy, a ślimacznica – wykonana z brązu. Takie zestawienie materiałów zapewnia płynne działanie przekładni oraz jej trwałość w długiej eksploatacji.

Przekładnia jest dostarczana z fabrycznie nałożonym smarem, co ogranicza konieczność częstego serwisowania. Konstrukcja została zoptymalizowana pod kątem długiej żywotności, co gwarantuje niezawodną pracę również w wymagających warunkach przemysłowych. Dzięki przełożeniu 20:1, urządzenie generuje znaczny moment na wyjściu. Przekładnia charakteryzuje się wysoką sprawnością i jest odwracalna. Konstrukcja ślimakowa zapewnia stabilność pracy oraz redukcję drgań, co przekłada się na płynne działanie i zwiększoną trwałość mechanizmu.

Zastosowania przemysłowe

Model RV30-20-56B14 znajduje zastosowanie w automatyce, robotyce, przemyśle maszynowym, systemach przenośnikowych i urządzeniach pozycjonujących. Jest szczególnie przydatny tam, gdzie wymagany jest wysoki moment przy umiarkowanej redukcji prędkości i dużej sprawności.

Zalety użytkowe

• – Wysoki moment dzięki przełożeniu 20:1 i wysoka sprawność.
• – Lekka, aluminiowa obudowa zmniejsza masę instalacji.
• – Trwałość – stalowy ślimak i brązowa ślimacznica.
• – Stabilna i cicha praca dzięki konstrukcji ślimakowej.
• – Fabryczne smarowanie – ograniczone wymagania konserwacyjne.
• – Precyzyjne mocowanie: wał silnika 9 mm i kołnierz 80 mm (56B14).
• – Pewna tuleja drążona wyjściowa o średnicy 14 mm.

Podsumowanie

RV30-20-56B14 to zbalansowany, wytrzymały i precyzyjny reduktor ślimakowy, idealny do aplikacji, w których istotny jest moment przy jednoczesnej kontroli prędkości. Dzięki kompaktowej obudowie, wysokiej trwałości i łatwości integracji stanowi solidny wybór dla systemów automatyki i maszyn przemysłowych.
