Przekładnia ślimakowa przełożenie 20:1 RV30-20-63B14

Przekładnia ślimakowa RV30-20-63B14

Przekładnia ślimakowa Wagney RV30-20-63B14 została zaprojektowana z myślą o aplikacjach, w których wymagany jest zwiększony moment przy umiarkowanym spadku prędkości. Dzięki przełożeniu 20:1 oferuje ona efektywne przenoszenie mocy, co czyni ją idealnym rozwiązaniem do napędów z silnikami przemysłowymi, automatyki, przenośników i maszyn precyzyjnych.

Parametry techniczne

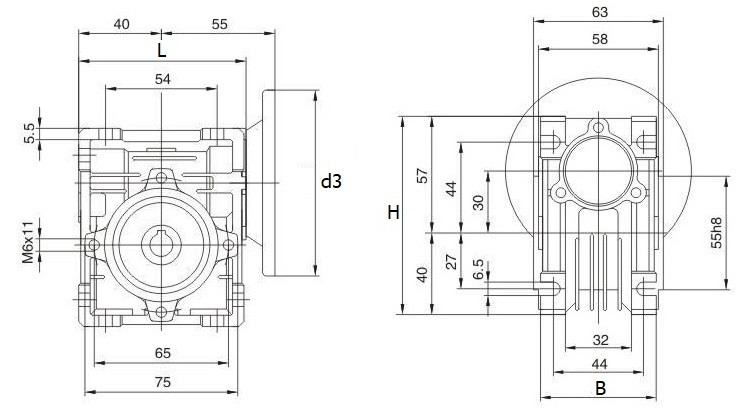

Mechaniczna wielkość tej przekładni wynosi 30, co oznacza kompaktowy korpus, ale jednocześnie wystarczającą wytrzymałość dla wielu aplikacji. Przełożenie 20:1 pozwala na osiągnięcie znacznego momentu wyjściowego. Średnica kołnierza montażowego (d3) ma wartość 90 mm, co umożliwia stabilne zamocowanie silnika z kołnierzem IEC. Wał napędowy (wejściowy) ma średnicę 11 mm, natomiast tuleja drążona wyjściowa (zdawcza) – 14 mm, co zapewnia pewne sprzężenie z napędzanym elementem. Gabaryty obudowy przekładni to 80 mm długości, 56 mm szerokości oraz 97 mm wysokości. Korpus wykonano z aluminium, co redukuje masę, a jego powierzchnię pokryto powłoką z tworzywa sztucznego, by zwiększyć odporność na korozję. W konstrukcji mechanizmu wykorzystano stalowy ślimak oraz ślimacznicę z brązu, co zapewnia nie tylko trwałość, ale również płynność działania.

Charakterystyka pracy

Przekładnia generuje wysoki moment przy relatywnie niskiej prędkości wyjściowej, co umożliwia precyzyjne sterowanie ruchem i bezpieczne uruchamianie systemów obciążonych. Konstrukcja ślimakowa zapewnia wysoką sprawność, skutecznie tłumi drgania oraz gwarantuje cichą, stabilną pracę.

Zastosowania przemysłowe

Model RV30-20-63B14 doskonale sprawdzi się w automatyce, robotyce, przenośnikach, maszynach pozycjonujących oraz wszędzie tam, gdzie wymagane jest wyższe wzmocnienie momentu w kompaktowej obudowie.

Zalety użytkowe

• – Efektywne zwiększenie momentu dzięki przełożeniu 20:1.
• – Wysoka sprawność i tłumienie drgań.
• – Stabilne mocowanie do silnika przez kołnierz IEC 63B14 (90 mm).
• – Kompaktowa i lekka, aluminiowa obudowa z ochronną powłoką.
• – Trwała mechanika – stalowy ślimak i brązowa ślimacznica gwarantują długą żywotność.
• – Fabryczne smarowanie redukuje potrzebę częstej konserwacji.
• – Pewne przeniesienie obciążenia dzięki tulei drążonej 14 mm.

Podsumowanie

Proponujemy RV30-20-63B14 jako niezwykle solidny i funkcjonalny reduktor ślimakowy. Dostarcza on wysokiego momentu w kompaktowej formie, zapewnia stabilność, trwałość i precyzyjne sterowanie ruchem w szerokim spektrum zastosowań przemysłowych.
