Przekładnia ślimakowa przełożenie 30:1 RV40-30-56B5

Przekładnia ślimakowa RV40-30-56B5

Przekładnia ślimakowa Wagney RV40-30-56B5 to solidny reduktor o mechanicznej wielkości 40, zaprojektowany do pracy z silnikami z kołnierzem IEC 56B5. Dzięki przełożeniu 30:1 zapewnia znaczące zwiększenie momentu obrotowego przy obniżonej prędkości wyjściowej. Konstrukcja umożliwia zastosowanie jej jako zastępstwo dla wielu standardowych skrzyń biegów typu NMRV czy MRV.

Parametry mechaniczne

• • – Przełożenie: 30:1.

  • – Wielkość mechaniczna: 40.

  • – Średnica kołnierza (d3): 120 mm.

  • – Średnica wału silnika (wejściowego): 9 mm.

  • – Średnica tulei drążonej wyjściowej (zdawczej): 18 mm.

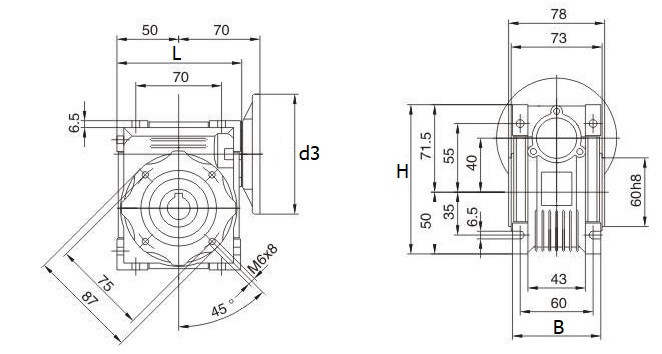

  • – Wymiary obudowy: długość L = 100 mm, szerokość B = 71 mm, wysokość H = 121,5 mm.

  • – Masa: ok. 2,2 kg.

Konstrukcja i materiały

Obudowa jest wykonana z aluminium, co zapewnia niską masę. Obudowa jest pokryta malowaniem proszkowym, co zapewnia odporność na korozję. Ślimak wykonano ze stali, a ślimacznicę z brązu – połączenie to przekłada się na trwałość i płynną pracę mechanizmu. Przekładnia jest fabrycznie nasmarowana wysokiej jakości smarem, co minimalizuje potrzebę konserwacji i zapewnia długotrwałą, niezawodną pracę. Dzięki przełożeniu 30:1 reduktor generuje znaczny moment przy relatywnie niskiej prędkości wyjściowej, co umożliwia precyzyjne sterowanie i stabilny napęd. Przekładnia charakteryzuje się wysoką sprawnością. Konstrukcja ślimakowa skutecznie tłumi drgania, co przekłada się na płynną pracę i dłuższą trwałość.

Zastosowania przemysłowe

Model RV40-30-56B5 sprawdzi się w automatyce, aplikacjach pozycjonujących, robotyce, przenośnikach oraz maszynach montażowych – wszędzie tam, gdzie wymagane jest duże wzmocnienie momentu i stabilna, kontrolowana praca.

Zalety użytkowe

• – Wysokie przełożenie 30:1 – znaczny wzrost momentu i wysoka sprawność.

• – Lekka obudowa aluminiowa – niska masa instalacji (ok. 2,2 kg).

• – Trwały materiał ślimaka i ślimacznicy – stal + brąz.

• – Płynna i stabilna praca dzięki konstrukcji ślimakowej.

• – Fabryczne smarowanie – bezobsługowość.

• – Solidna tuleja drążona 18 mm – pewna transmisja momentu.

• – Łatwa integracja z silnikami IEC 56B5 (kołnierz 120 mm).

Podsumowanie

RV40-30-56B5 to wydajny i trwały reduktor ślimakowy. Zapewnia on niezawodne przełożenie momentu przy stabilnej pracy w kompaktowej obudowie, co czyni go idealnym wyborem dla wymagających aplikacji mechanicznych.
