Przekładnia ślimakowa przełożenie 30:1 RV40-30-63B14

Przekładnia ślimakowa RV40-30-63B14

Przekładnia ślimakowa Wagney RV40-30-63B14 to wysoce wydajny reduktor zaprojektowany do pracy z silnikami z kołnierzem IEC 63 B14. Dzięki przełożeniu 30:1 pozwala na znaczące zwiększenie momentu przy jednoczesnym obniżeniu prędkości wyjściowej, co czyni ją idealną opcją dla aplikacji przemysłowych wymagających siły, stabilności i precyzyjnego sterowania ruchem.

Parametry mechaniczne

• – Mechaniczna wielkość przekładni to 40.
• – Przełożenie wynosi 30:1.
• – Średnica kołnierza wejściowego (d3) to 90 mm.
• – Średnica osi silnika (wejściowej) wynosi 11 mm, a tuleja drążona wyjściowa (zdawcza) – 18 mm.

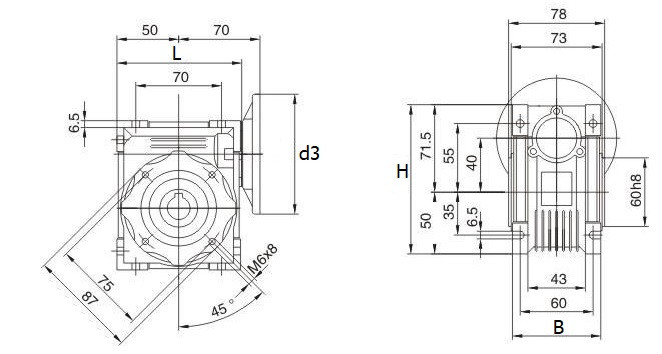

• – Gabaryty obudowy: długość L = 100 mm, szerokość B = 71 mm, wysokość H = 121,5 mm.
• – Masa reduktora to około 2,2 kg.

Konstrukcja i materiały

Obudowa przekładni wykonana jest z aluminium, co zapewnia lekką, a zarazem trwałą konstrukcję. Obudowa jest dodatkowo pokryta malowaniem proszkowym, chroniącym przed korozją. Kluczowe elementy mechanizmu to stalowy ślimak oraz ślimacznica z brązu – połączenie materiałowe zapewniające długą żywotność i płynność pracy. Mechanizm jest fabrycznie nasmarowany, co ogranicza potrzebę częstego serwisowania. Dzięki trwałym materiałom i solidnej konstrukcji, przekładnia zapewnia niezawodną pracę przez długi czas. Dzięki przełożeniu 30:1 reduktor generuje wysoki moment obrotowy, jednocześnie zapewniając stabilne i kontrolowane obroty wyjściowe. Przekładnia charakteryzuje się wysoką sprawnością. Konstrukcja ślimakowa dodatkowo tłumi drgania, co wpływa na płynność i trwałość działania.

Zastosowania przemysłowe

Model RV40-30-63B14 jest doskonały do zastosowania w automatyce, maszynach pozycjonujących, robotyce, przenośnikach oraz innych systemach, w których wymagana jest siła, kontrola prędkości i solidność w kompaktowej formie.

Zalety użytkowe

• – Duże przełożenie 30:1 – znaczny wzrost momentu i wysoka sprawność.

• – Lekka, aluminiowa obudowa – niska masa i łatwy montaż.

• – Trwałość dzięki stalowemu ślimakowi i brązowej ślimacznicy.

• – Stabilna i cicha praca – efektywne tłumienie drgań.

• – Fabryczne smarowanie – minimalna konserwacja.

• – Standardowy kołnierz IEC 63B14 (90 mm) – łatwa integracja z silnikami.

• – Pewna tuleja drążona wyjściowa o średnicy 18 mm – solidne połączenie mechaniczne.

Podsumowanie

Przekładnia ślimakowa Wagney RV40-30-63B14 to mocny, wydajny i wszechstronny komponent napędowy. Świetnie sprawdzi się w wymagających aplikacjach, gdzie decydujący jest moment, trwałość i precyzyjna kontrola prędkości.
