Przekładnia ślimakowa przełożenie 30:1 RV63-30-80B14

Przekładnia ślimakowa RV63-30-80B14

Przekładnia ślimakowa Wagney RV63-30-80B14 to solidny reduktor o mechanicznej wielkości 63, zaprojektowany do współpracy z silnikami o kołnierzu IEC 80B14. Przełożenie 30:1 umożliwia znaczący wzrost momentu obrotowego przy jednoczesnym ograniczeniu prędkości wyjściowej – rozwiązanie idealne dla maszyn wymagających dużej siły i precyzyjnego sterowania.

Parametry techniczne

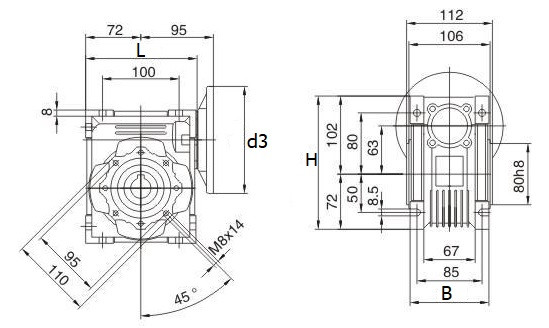

Wielkość mechaniczna tej przekładni wynosi 63, co zapewnia dużą nośność i trwałość. Przełożenie wynosi 30:1, co przekłada się na duże wzmocnienie momentu. Średnica kołnierza montażowego to 120 mm, co umożliwia stabilne połączenie z silnikami o standardzie IEC. Oś napędowa (wejściowa) ma średnicę 19 mm, natomiast tuleja drążona wyjściowa (zdawcza) – 25 mm, co pozwala na pewne przenoszenie dużych obciążeń. Cała obudowa ma wysokość 174 mm, szerokość 103 mm i długość 144 mm, co czyni ją masywną, ale wciąż kompaktową w kontekście jej możliwości momentowych. Korpus wykonany jest z aluminium, co obniża wagę, a jego powierzchnia została pokryta tworzywem sztucznym, by zwiększyć odporność na korozję. Kluczowe komponenty mechanizmu to stalowy ślimak i brązowa ślimacznica – kombinacja gwarantująca trwałość, płynną pracę i odporność na zużycie.

Charakterystyka pracy

Dzięki przełożeniu 30:1 reduktor generuje duży moment obrotowy, co pozwala efektywnie napędzać układy o dużej masie lub wymagające wysokiej siły startowej. Konstrukcja ślimakowa zapewnia częściową samohamowność, co zwiększa bezpieczeństwo i stabilność napędu. Dodatkowo mechanika ślimakowa tłumi drgania, co wpływa korzystnie na kulturę pracy i trwałość urządzenia.

Zastosowania przemysłowe

Model RV63-30-80B14 sprawdzi się doskonale w dużych układach automatyki, maszynach transportowych, robotyce, maszynach pozycjonujących oraz w urządzeniach podnoszących, gdzie kluczowe są siła napędu i stabilność działania.

Zalety użytkowe

• – Znaczny wzrost momentu dzięki przełożeniu 30:1.
• – Stabilne i trwałe mocowanie z silnikami przez kołnierz 120 mm (IEC 80B14).
• – Lekka obudowa aluminiowa z ochronną powłoką z tworzywa sztucznego.
• – Solidna konstrukcja wewnętrzna: stalowy ślimak i brązowa ślimacznica.
• – Wsparcie samohamowności napędu dzięki mechanice ślimakowej.
• – Fabryczne smarowanie – zmniejszone wymagania serwisowe.
• – Pewne przenoszenie obciążeń przez tuleję drążoną o średnicy 25 mm.

Podsumowanie

Bardzo polecamy RV63-30-80B14 jako wydajny, stabilny i trwały reduktor ślimakowy. Łączy on wysoką wytrzymałość, dużą siłę wyjściową i precyzyjną kontrolę w jednym, kompaktowym module – idealny dla zaawansowanych aplikacji przemysłowych.
