Przekładnia ślimakowa przełożenie 40:1 RV30-40-56B14

Przekładnia ślimakowa RV30-40-56B14

Przekładnia ślimakowa Wagney RV30-40-56B14 to kompaktowy i wszechstronny reduktor zaprojektowany do współpracy z silnikami wyposażonymi w kołnierz zgodny ze standardem IEC 56B14. Dzięki przełożeniu 40:1 pozwala na znaczące zwiększenie momentu obrotowego przy jednoczesnej redukcji prędkości – co czyni ją idealną opcją tam, gdzie ważna jest siła, samohamowność i stabilność pracy w niewielkiej przestrzeni.

Parametry techniczne

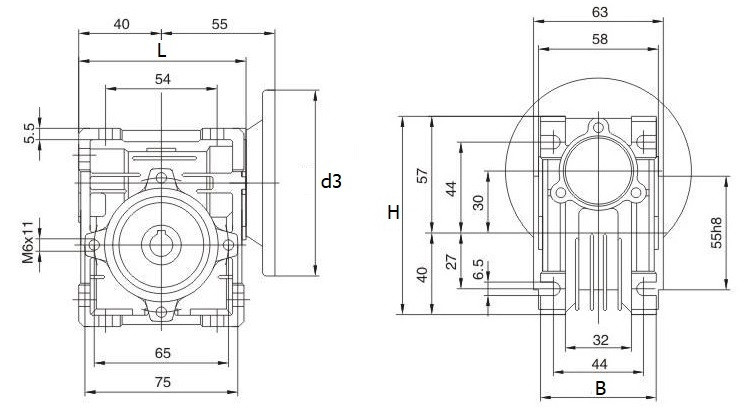

Wielkość mechaniczna przekładni wynosi 30, dzięki czemu konstrukcja jest kompaktowa i łatwa do integracji z mniejszymi silnikami. Przełożenie ma wartość 40:1, co oznacza, że wał wyjściowy wykona jeden obrót, gdy wał wejściowy (silnika) obróci się czterdzieści razy. Średnica kołnierza montażowego (d3) to 80 mm. Wał wejściowy (osi silnika) ma średnicę 9 mm, natomiast tuleja drążona wyjściowa (zdawcza) ma średnicę 14 mm, co daje pewne i stabilne przeniesienie momentu. Obudowa przekładni wykonana jest z aluminium, co ogranicza masę całkowitą zestawu – waga to około 1,26 kg. Wymiary obudowy to: długość 80 mm, szerokość 56 mm, wysokość 97 mm. Mechanizm wewnętrzny opiera się na stalowym ślimaku oraz ślimacznicy z brązu, co zapewnia trwałość, płynną pracę i odporność na zużycie.

Charakterystyka pracy

Dzięki przełożeniu 40:1 przekładnia skutecznie zwiększa moment obrotowy przy relatywnie niskiej prędkości wyjściowej. Konstrukcja ślimakowa zapewnia naturalną samohamowność, co oznacza, że po zatrzymaniu silnika wał wyjściowy pozostaje w miejscu – jest to przydatne w sytuacjach, gdy należy utrzymać pozycję bez dodatkowych hamulców. Obudowa aluminiowa z ochronną powłoką z tworzywa sztucznego zwiększa odporność na korozję.

Zastosowania przemysłowe

RV30-40-56B14 sprawdzi się w napędach lekkich i średnich urządzeń, w automatyce, systemach przenośnikowych, małych maszynach produkcyjnych, urządzeniach pozycjonujących, robotyce oraz w aplikacjach, gdzie ważne jest zwiększenie momentu i bezpieczeństwo (samohamowność) przy ograniczonej przestrzeni montażowej.

Zalety użytkowe

• – Znaczne zwiększenie momentu dzięki przełożeniu 40:1.
• – Gwarantowana samohamowność – zatrzymana pozycja bez dodatkowego hamulca.
• – Kompaktowa konstrukcja (wielkość 30) – oszczędność miejsca.
• – Lekka obudowa aluminiowa z powłoką ochronną.
• – Solidne przeniesienie momentu przez tuleję drążoną 14 mm.
• – Trwały układ napędowy: stalowy ślimak i brązowa ślimacznica.
• – Stabilne mocowanie silnika przez kołnierz 80 mm (IEC 56B14).

Podsumowanie

Wagney RV30-40-56B14 to efektywny, kompaktowy i niezawodny reduktor ślimakowy. To idealne rozwiązanie tam, gdzie potrzebujesz zwiększonego momentu, samohamowności i trwałości, przy zachowaniu niewielkich wymiarów i masy.
