Przekładnia ślimakowa przełożenie 40:1 RV40-40-71B14

Przekładnia ślimakowa RV 40-40-71B14 – opis techniczny

Przekładnia ślimakowa Wagney RV40-40-71B14 to solidny, wydajny reduktor o wielkości mechanicznej 40, zaprojektowany do współpracy z silnikami z kołnierzem IEC 71B14. Dzięki wysokiemu przełożeniu 40:1 umożliwia znaczne zwiększenie momentu obrotowego przy jednoczesnym ograniczeniu prędkości, co sprawia, że doskonale nadaje się do aplikacji wymagających siły, stabilności pozycji i precyzyjnej kontroli.

Parametry techniczne

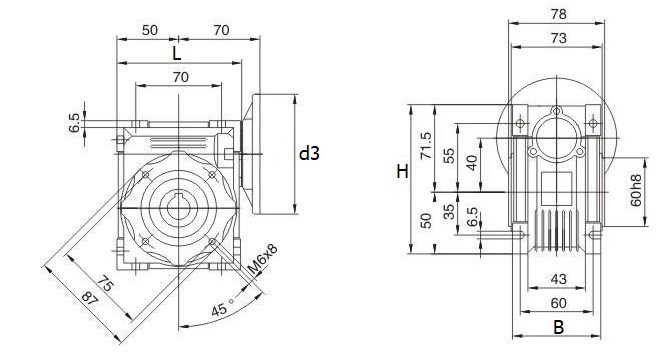

Mechaniczna wielkość przekładni wynosi 40, co zapewnia odpowiednią nośność. Przełożenie przekładni to 40:1, co znacząco zwiększa moment wyjściowy. Średnica kołnierza (d3) ma wartość 105 mm, co zapewnia stabilny montaż z silnikiem. Średnica osi wejściowej (wał silnika) wynosi 14 mm, natomiast tuleja drążona wyjściowa (zdawcza) ma średnicę 18 mm, co gwarantuje solidne przenoszenie obciążeń. Gabaryty obudowy to 100 mm długości, 71 mm szerokości i 121,5 mm wysokości. Obudowa przekładni wykonana jest z aluminium, a dodatkowa powłoka z tworzywa sztucznego zapewnia ochronę przed korozją. Elementy napędowe, takie jak stalowy ślimak i brązowa ślimacznica, przekładają się na trwałość i płynność działania. Masa tej przekładni wynosi około 2,18 kg.

Charakterystyka pracy

Dzięki przełożeniu 40:1 przekładnia zapewnia stabilną transmisję momentu przy znacznej redukcji prędkości, co sprzyja precyzyjnemu sterowaniu. Konstrukcja ślimakowa zapewnia naturalną samohamowność, skutecznie tłumi drgania i ogranicza hałas pracy, co zwiększa niezawodność i bezpieczeństwo eksploatacji.

Zastosowania przemysłowe

Model RV40-40-71B14 sprawdzi się w szerokim zakresie aplikacji przemysłowych, takich jak napędy dźwignicowe, automatyka, systemy przenośnikowe, urządzenia pozycjonujące oraz robotyka – wszędzie tam, gdzie istotna jest wysoka siła, bezpieczeństwo (samohamowność) i precyzyjna kontrola prędkości.

Zalety użytkowe

• – Znaczący wzrost momentu dzięki przełożeniu 40:1.
• – Naturalna samohamowność i skuteczne tłumienie drgań.
• – Stabilne mocowanie z silnikiem dzięki kołnierzowi 105 mm (IEC 71B14).
• – Obudowa z aluminium z powłoką z tworzywa sztucznego zapewnia lekkość i odporność na korozję.
• – Wytrzymała konstrukcja – stalowy ślimak i brązowa ślimacznica.
• – Fabryczne smarowanie minimalizuje potrzebę obsługi serwisowej.
• – Pewne przenoszenie momentu przez tuleję drążoną 18 mm.

Podsumowanie

Z pełnym przekonaniem polecamy RV40-40-71B14 jako trwały, wydajny i uniwersalny reduktor ślimakowy. Jest to sprzęt, który oferuje wysoką niezawodność, samohamowność oraz precyzyjną kontrolę napędu w wymagających aplikacjach przemysłowych.
