Przekładnia ślimakowa przełożenie 5:1 RV40-5-71B14

Przekładnia ślimakowa RV40-5-71B14 – opis techniczny.

Przekładnia ślimakowa Wagney RV40-5-71B14 to wytrzymały reduktor zaprojektowany do zastosowań przemysłowych, które wymagają zwiększonego momentu przy minimalnym spadku prędkości. Dzięki przełożeniu 5:1, ten model oferuje stabilne wzmocnienie momentu przy zachowaniu wysokiej sprawności energetycznej.

Parametry techniczne

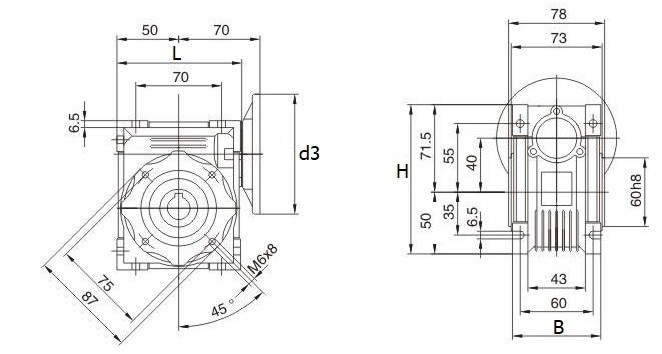

Mechaniczna wielkość przekładni to 40, co zapewnia dobrą nośność i trwałość. Przełożenie tej przekładni wynosi 5:1, co oznacza, że wał wyjściowy obraca się z jedną piątą prędkości wału wejściowego. Średnica kołnierza montażowego (d3) ma wartość 105 mm, co zapewnia stabilny punkt mocowania dla silników IEC (standard 71B14). Średnica wału wejściowego, czyli osi silnika, wynosi 14 mm, natomiast tuleja drążona wyjściowa (zdawcza) ma średnicę 18 mm (standard dla RV40), co pozwala na solidne przeniesienie momentu. Długość korpusu przekładni wynosi 100 mm, szerokość to 71 mm, a wysokość to 121,5 mm. Korpus wykonano z aluminium, co redukuje masę, a jego powierzchnia jest pokryta powłoką z tworzywa sztucznego, zwiększając odporność na korozję. W konstrukcji zastosowano stalowy ślimak oraz ślimacznicę wykonaną z brązu – to połączenie materiałów zapewnia trwałość pracy. Masa przekładni wynosi około 2,21 kg.

Charakterystyka pracy

Mechanizm o przełożeniu 5:1 generuje zwiększony moment przy relatywnie niewielkiej redukcji prędkości. Charakteryzuje się najwyższą sprawnością w swojej klasie i jest w pełni odwracalny (brak samohamowności), co umożliwia swobodny ruch układu po odłączeniu napędu (tzw. bieg luzem). Konstrukcja ślimakowa tłumi drgania i ogranicza hałas pracy.

Zastosowania przemysłowe

Model RV40-5-71B14 jest szczególnie przydatny w automatyce maszyn, wentylatorach, mieszadłach, szybkich napędach przenośnikowych oraz robotyce, gdzie wymaga się stabilnego momentu i wysokiej efektywności energetycznej.

Zalety użytkowe

• – Efektywne zwiększenie momentu przy przełożeniu 5:1.
• – Wysoka sprawność mechaniczna i odwracalność.
• – Stabilne mocowanie z silnikiem IEC dzięki kołnierzowi 105 mm (71B14).
• – Lekka i odporna na korozję aluminiowa obudowa.
• – Trwały układ napędowy – stalowy ślimak i brązowa ślimacznica.
• – Mniejsze wymagania konserwacyjne dzięki fabrycznemu smarowaniu.
• – Pewne przenoszenie obciążeń dzięki tulei drążonej o średnicy 18 mm.

Podsumowanie

Przekładnia ślimakowa Wagney RV40-5-71B14 to solidny i uniwersalny reduktor ślimakowy. Świetnie sprawdza się tam, gdzie liczy się trwałość, wysoka sprawność i kompaktowa budowa, a jego parametry czynią go idealnym wyborem do systemów przemysłowych i automatyki.
