Przekładnia ślimakowa przełożenie 50:1 RV30-50-63B14

Przekładnia ślimakowa RV30-50-63B14

Przekładnia ślimakowa Wagney RV30-50-63B14 to wydajny reduktor zaprojektowany do współpracy z silnikami posiadającymi kołnierz IEC 63 B14. Dzięki wysokiemu przełożeniu 50:1 zapewnia znaczny wzrost momentu obrotowego przy silnym zmniejszeniu prędkości. Taka charakterystyka czyni ją doskonałym rozwiązaniem do aplikacji wymagających wysokiej siły i precyzyjnego sterowania ruchem, na przykład w systemach pozycjonowania, automatyce przemysłowej i napędach liniowych.

Parametry techniczne

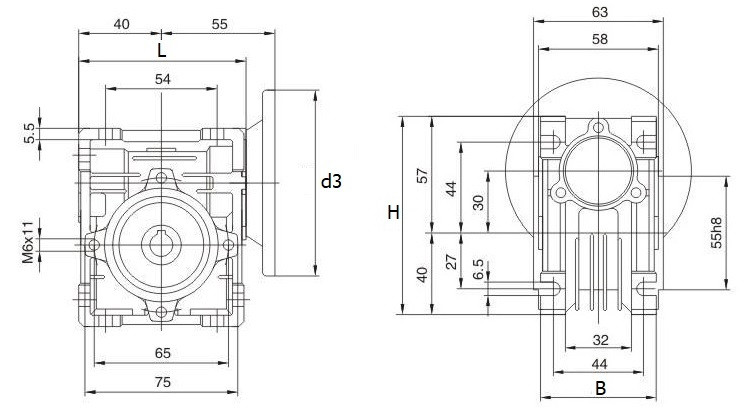

Mechaniczna wielkość przekładni wynosi 30, co zapewnia kompaktową obudowę i umożliwia montaż w ograniczonej przestrzeni. Przełożenie na poziomie 50:1 znacząco zwiększa moment obrotowy, co pozwala na napędzanie obciążonych układów przy niskiej prędkości. Średnica kołnierza montażowego (d3) wynosi 90 mm, co umożliwia stabilne połączenie z silnikami IEC. Wał wejściowy ma średnicę 11 mm, natomiast tuleja drążona wyjściowa (zdawcza) – 14 mm, co zapewnia solidne przeniesienie momentu. Gabaryty obudowy to 80 mm długości, 56 mm szerokości i 97 mm wysokości. Korpus został wykonany z aluminium, co obniża masę (ok. 1,26 kg.), a jego powierzchnia jest zabezpieczona powłoką z tworzywa sztucznego, która chroni przed korozją. Mechanizm napędowy składa się ze stalowego ślimaka oraz brązowej ślimacznicy, co przekłada się na trwałość i płynność pracy.

Charakterystyka pracy

Dzięki przełożeniu 50:1 przekładnia generuje znaczny moment obrotowy przy ograniczonej prędkości. Konstrukcja ślimakowa zapewnia naturalną samohamowność (zapobieganie ruchowi powrotnemu), co zwiększa bezpieczeństwo i stabilność pracy, oraz skuteczne tłumienie drgań.

Zastosowania przemysłowe

Model RV30-50-63B14 sprawdzi się idealnie w maszynach automatyki, urządzeniach pozycjonujących, przenośnikach i robotyce. Dzięki wysokiemu przełożeniu oraz kompaktowej konstrukcji jest też świetnym wyborem w układach, w których przestrzeń jest ograniczona, a wymagania co do momentu – duże.

Zalety użytkowe

• – Znaczne zwiększenie momentu dzięki przełożeniu 50:1.
• – Gwarantowana samohamowność oraz redukcja drgań.
• – Kompaktowa obudowa mechanicznej wielkości 30 – oszczędność przestrzeni.
• – Lekka konstrukcja z aluminium z ochroną przed korozją.
• – Wytrzymała mechanika: stalowy ślimak i brązowa ślimacznica.
• – Fabryczne smarowanie minimalizuje potrzeby serwisowe.
• – Pewne przeniesienie momentu przez tuleję drążoną 14 mm.

Podsumowanie

RV30-50-63B14 to wysoce efektywny reduktor ślimakowy o dużym wzmocnieniu momentu, kompaktowej konstrukcji i doskonałej trwałości. To rozwiązanie idealne do zastosowań wymagających siły, precyzji i niezawodności z funkcją samohamowania.
