Przekładnia ślimakowa przełożenie 50:1 RV40-50-63B14

Przekładnia ślimakowa RV40-50-63B14

Przekładnia ślimakowa Wagney RV40-50-63B14 została zaprojektowana dla silników z mocowaniem kołnierzowym IEC 63 B14 i oferuje przełożenie 50:1, co pozwala na znaczące zwiększenie momentu obrotowego przy jednoczesnym obniżeniu prędkości wyjściowej. Dzięki swojej budowie (wielkość mechaniczna 40) jest bardzo uniwersalna i może zastępować popularne przekładnie typu NMRV lub MRV.

Kluczowe parametry mechaniczne

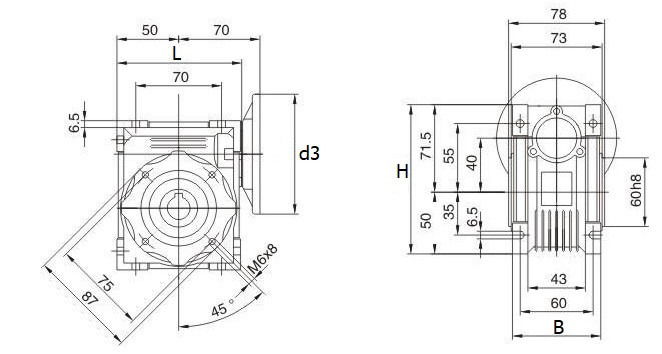

Parametry techniczne tej przekładni to: mechaniczna wielkość 40, przełożenie 50:1. Średnica kołnierza (d3) wynosi 90 mm, co pozwala na dopasowanie do silników z kołnierzem 63B14. Wał silnika ma średnicę 11 mm, a tuleja drążona wyjściowa (zdawcza) ma średnicę 18 mm, co zapewnia stabilną i pewną transmisję momentu. Gabaryty przekładni to: długość 100 mm, szerokość 71 mm, wysokość 121,5 mm. Masa urządzenia wynosi około 2,1 kg

Konstrukcja i materiały

Obudowa reduktora wykonana jest z aluminium, co zmniejsza jego masę i ułatwia montaż, a jednocześnie zapewnia wytrzymałość konstrukcyjną. Ślimak jest stalowy, natomiast ślimacznica wykonana jest z brązu – takie połączenie materiałów zapewnia długą żywotność oraz płynne działanie mechanizmu.

Mechanizm jest fabrycznie nasmarowany, co zmniejsza potrzebę konserwacji i zwiększa niezawodność. Trwałe materiały oraz solidna konstrukcja zapewniają stabilną pracę nawet przy obciążeniach przemysłowych. Przełożenie 50:1 umożliwia osiągnięcie wysokiego momentu na wyjściu przy znacznie zmniejszonej prędkości. Kluczową cechą jest samohamowność – mechanizm blokuje obciążenie po zatrzymaniu napędu. Konstrukcja ślimakowa dodatkowo tłumi drgania.

Zastosowania przemysłowe

Przekładnia RV40-50-63B14 świetnie sprawdza się w systemach automatyki, maszynach pozycjonujących, robotyce, przenośnikach oraz innych aplikacjach wymagających dużego momentu, precyzyjnej regulacji prędkości i bezpieczeństwa dzięki samohamowności.

Zalety użytkowe

• – Wysoki moment dzięki przełożeniu 50:1.

• – Gwarantowana samohamowność – zwiększone bezpieczeństwo napędu.

• – Kompatybilność z silnikami IEC 63B14 (kołnierz 90 mm).

• – Lekka aluminiowa obudowa — niska masa instalacji.

• – Trwałe materiały (stal + brąz) zapewniają długi okres eksploatacji.

• – Tłumienie drgań i stabilna praca dzięki mechanizmowi ślimakowemu.

• – Fabryczne smarowanie minimalizuje wymagania serwisowe.

• – Pewna tuleja drążona wyjściowa 18 mm – solidne połączenie z aplikacją.

Podsumowanie

Przekładnia ślimakowa Wagney RV40-50-63B14 to wytrzymały, precyzyjny i skuteczny reduktor ślimakowy. Łączy on duże przełożenie, samohamowność, trwałe materiały oraz kompaktową konstrukcję, co czyni go idealnym komponentem do systemów automatyki i maszyn przemysłowych.
