Silnik serwokrokowy 3Nm 60HSE3N-D25 5A 24-50V

Silnik Serwokrokowy 60HSE3N-D25 3Nm – Kompaktowa Precyzja NEMA 24 Closed Loop

Silnik serwokrokowy Wagney 60HSE3N-D25 to wydajny napęd typu hybrydowego silnika krokowego z enkoderem (closed loop), zaprojektowany, aby dostarczać wysoki moment obrotowy 3 Nm w kompaktowej obudowie. Jest to idealne rozwiązanie dla maszyn, które wymagają dużej precyzji i dynamicznego przyspieszenia, jednocześnie mając ograniczoną przestrzeń montażową. Technologia closed loop z enkoderem inkrementalnym o 1000 linii na obrót zapewnia korekcję błędów pozycji i znacząco redukuje ryzyko zgubionych kroków.

Parametry Techniczne i Klasa NEMA 24

Silnik ten pracuje jako dwufazowy (Phase No. 2) ze standardowym kątem kroku 1.8° ± 5%. Wyróżnia się optymalnymi parametrami elektrycznymi dla silników tej klasy:

• – Prąd znamionowy: 5 A.
• – Rezystancja: 0.45 Ω ± 10%.
• – Indukcyjność: 1.8 mH ± 20%.

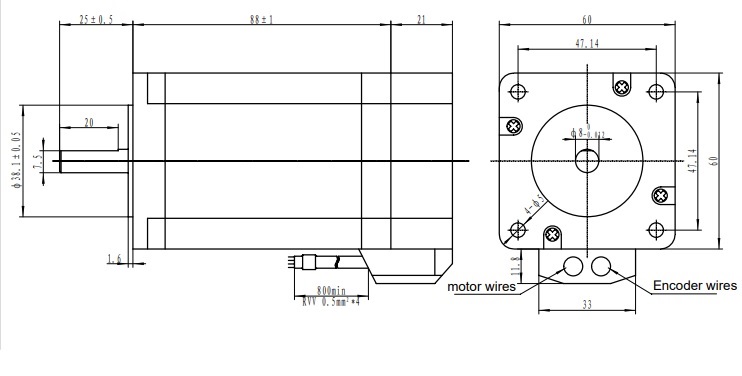

Konstrukcyjnie, silnik bazuje na kołnierzu w standardzie NEMA 24 o wymiarach 60 x 60 mm. Długość całkowita korpusu wynosi 88 mm ± 1 mm, a wał napędowy ma średnicę 8 mm i długość 25 mm ± 0.5 mm. Kompaktowe wymiary w połączeniu z momentem 3 Nm czynią go jednym z najwydajniejszych w swojej klasie.

Zastosowanie w Precyzyjnej Automatyce

Silnik serwokrokowy 60HSE3N-D25 posiada wysoką klasę izolacji B oraz rezystancję izolacji 100 MΩ (przy 500V DC), co gwarantuje niezawodność w długotrwałej pracy. Standardowa długość kabla silnika to 2M (z opcjami 3M, 5M, 8M), a przewód enkodera ma długość 350 mm. Ten silnik serwokrokowy jest idealnym wyborem dla producentów i modernizatorów ploterów laserowych, małych i średnich frezarek, a także zaawansowanych urządzeń dozujących i montażowych, gdzie wymagana jest bezkompromisowa dokładność i wysoka dynamika ruchu.
