Zintegrowany Silnik Serwokrokowy 2Nm JSS57P2N – Maksymalna Precyzja w Kompaktowej Klasie NEMA 23

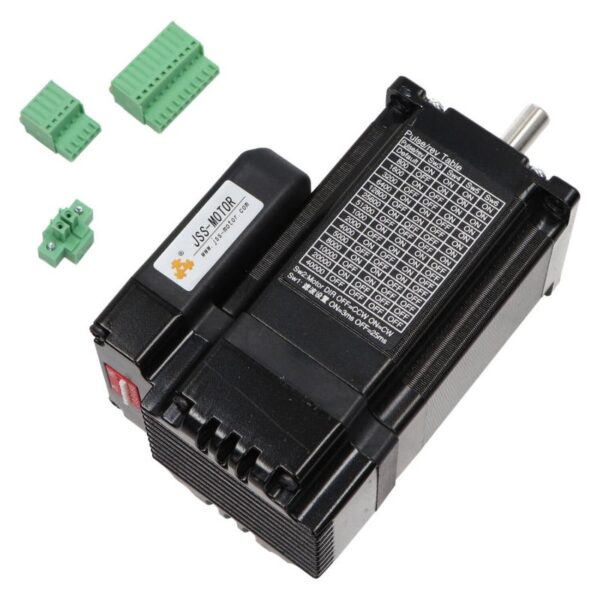

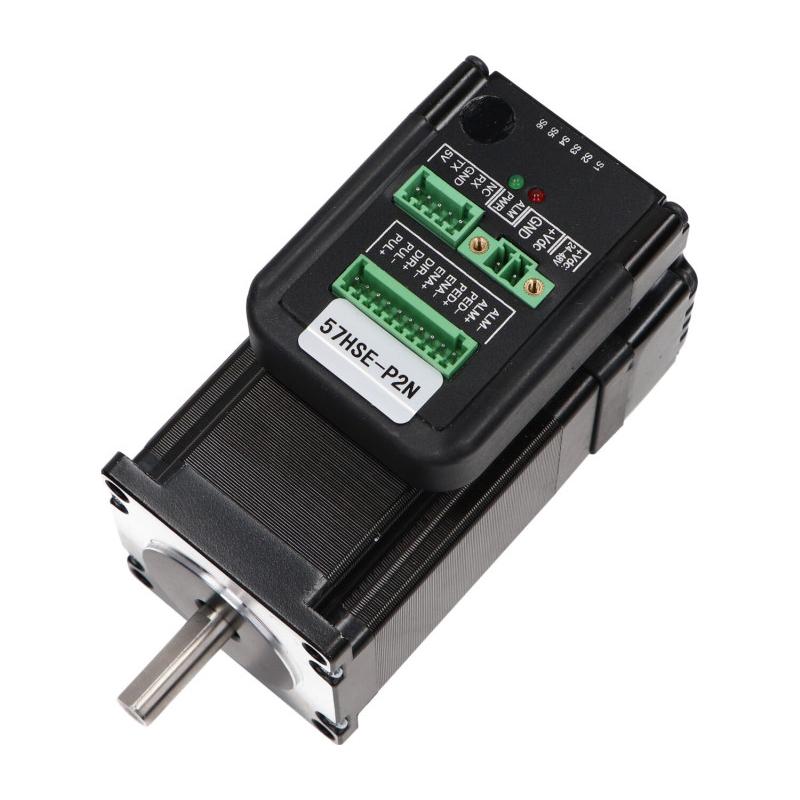

Zintegrowany silnik serwokrokowy Wagney JSS57P2N to innowacyjny system napędowy closed loop, który łączy silnik krokowy, sterownik oraz enkoder w jednej, spójnej jednostce. To rozwiązanie jest optymalne dla aplikacji o ograniczonej przestrzeni montażowej, eliminując złożoność okablowania i oszczędzając miejsce w szafach sterowniczych. Silnik dostarcza moment trzymający (holding torque) wynoszący 2 Nm, co jest wystarczające dla małych i średnich maszyn CNC, urządzeń do precyzyjnego pozycjonowania i robotyki.

Parametry Techniczne i Konstrukcja NEMA 23

Silnik pracuje w szerokim zakresie napięcia zasilania DC 24V–48V. Dzięki zintegrowanej pętli sprzężenia zwrotnego z enkoderem 1000 linii/obrót, system ten gwarantuje że nie zgubi żadnego kroku, co jest kluczowe dla powtarzalności pracy. Kluczowe parametry elektryczne to:

• – Prąd znamionowy: 4.2 A.
• – Rezystancja: 0.5 Ω ± 10%.
• – Indukcyjność: 1.8 mH ± 20%.
• – Kąt kroku: 1.8°.

Konstrukcyjnie, silnik bazuje na standardzie NEMA 23, co ułatwia jego wymianę i montaż. Wymiary fizyczne to kołnierz 57 x 57 mm. Długość całkowita korpusu wynosi 76 mm, a wał napędowy ma średnicę 8 mm i długość 24 mm.

Wysoka Wydajność i Szybka Integracja

Zintegrowany silnik serwokrokowy 2Nm (JSS57P2N) oferuje wysoką częstotliwość impulsów do 200 KHz oraz możliwość konfiguracji do 16 ustawień mikrokroku, co pozwala na optymalne dopasowanie do każdego typu aplikacji. Wbudowane zabezpieczenia (przeciwprądowe, przepięciowe i ochrona przed błędem pozycji) zwiększają niezawodność. Jest to ekonomiczny i wydajny wybór dla każdego, kto buduje plotery, grawerki laserowe lub inne systemy wymagające bezbłędnego pozycjonowania w małych przestrzeniach.
