Zintegrowany silnik serwokrokowy 3Nm 4A 24-48VDC

Zintegrowany silnik serwokrokowy J57P3N 3 Nm 4A 24-48VDC – Precyzyjna Kontrola Ruchu z Dużą Elastycznością

Zintegrowany silnik serwokrokowy Wagney J57P3N to wysokowydajny napęd typu closed loop, który rewolucjonizuje systemy kontroli ruchu dzięki połączeniu silnika krokowego, enkodera oraz sterownika w jednej, kompaktowej obudowie. To rozwiązanie eliminuje konieczność skomplikowanego okablowania między komponentami, co jest ogromną zaletą w projektach, gdzie liczy się oszczędność miejsca, takich jak kompaktowe obrabiarki, maszyny do pakowania czy zaawansowane stanowiska testowe. Silnik dostarcza solidny moment trzymający 3 Nm, umożliwiając precyzyjną i stabilną pracę nawet pod zmiennym obciążeniem.

Właściwości elektryczne i zintegrowany enkoder

Jako silnik dwufazowy (kąt kroku 1.8°), zintegrowany model J57P3N charakteryzuje się optymalnymi parametrami zasilania: prąd znamionowy 4 A, rezystancja 0.7 Ω ± 10% i indukcyjność 3 mH ± 20%. Zintegrowany enkoder inkrementalny posiada 1000 linii (1000 ppr), co zapewnia precyzyjną kontrolę położenia. Enkoder umożliwia ciągłą korekcję błędów pozycjonowania i eliminuje zjawisko gubienia kroków. Dzięki temu silnik pracuje z wysoką precyzją, dużą prędkością i szybkim przyspieszeniem.

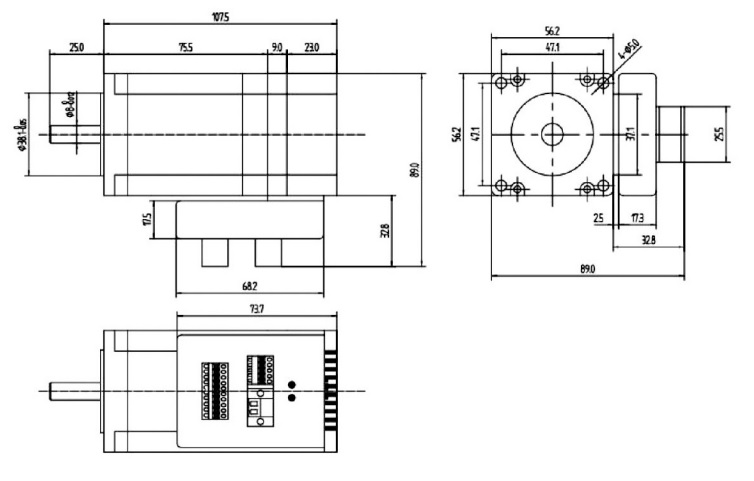

Kompaktowa konstrukcja i wymiary montażowe NEMA 23

Silnik jest zbudowany w oparciu o popularny standard NEMA 23, co ułatwia integrację z istniejącymi maszynami. Wymiary fizyczne silnika to:

• – Kołnierz montażowy: 57 x 57 mm
• – Całkowita długość korpusu: 112 mm
• – Wał napędowy: średnica 8 mm, długość 24 mm

Napęd jest elastyczny pod względem zasilania, pracując w zakresie DC 24–48 V.

Zakres ustawień mikrokroków wynosi od 400 do 51 200 kroków na obrót, zgodnie z konfiguracją przełączników SW3–SW6. Zabezpieczenia (przeciwprądowe, przepięciowe i ochrona przed błędami pozycji) zwiększają niezawodność.

Zintegrowany silnik serwokrokowy J57P3N jest idealnym wyborem dla modernizacji maszyn, które wymagają precyzyjnego pozycjonowania i stabilnej pracy pod obciążeniem, przy jednoczesnym zachowaniu kompaktowości napędu. Doskonale sprawdza się w małych frezarkach, systemach transportu precyzyjnego i maszynach do dozowania.
