Główki cięgła
Nr. katalogowy | Średnica wewnętrzna [mm] | Średnica zewnętrzna [mm] | Szerokość [mm] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
  | ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

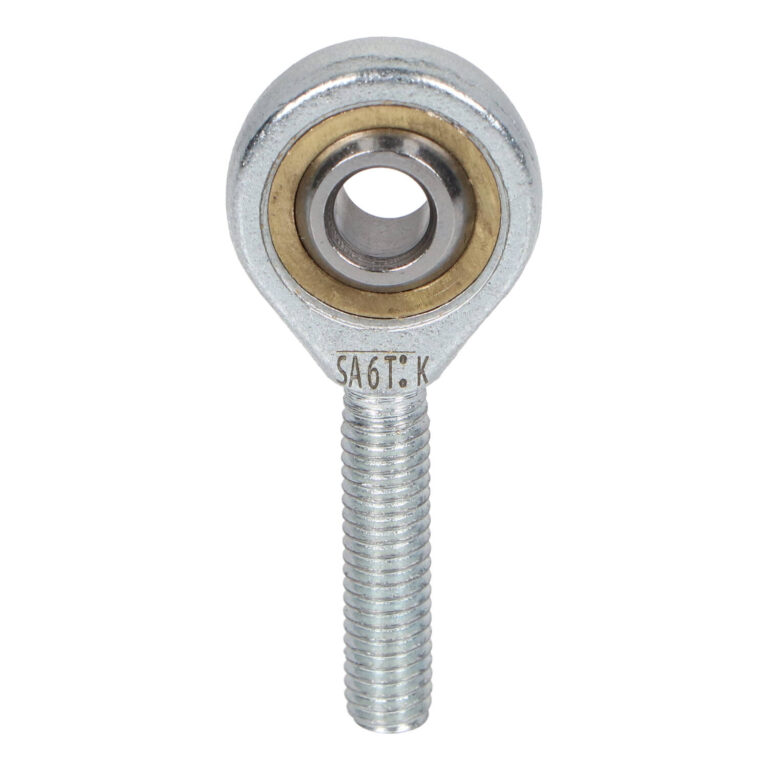

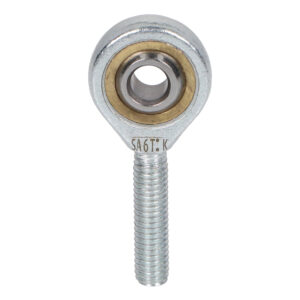

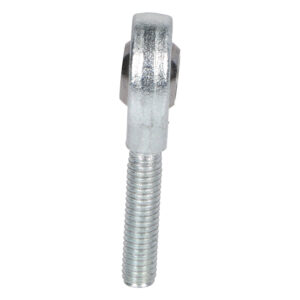

| Oznaczenie: DSA06T/K Średnica wewnętrzna d [mm]: 6 Średnica zewnętrzna D [mm]: 20 d3: M06 Szerokość B [mm]: 9 L1 [mm]: 21 L2 [mm]: 46 Typ gwintu: Prawy Wysokość wewnętrzna h1 [mm]: 36 Mocowanie: Trzpień gwintowany Wykonanie : Przeguby oczkowe C1 [mm]: 6.75 maks. kąt [°]: 13 Łożyskowanie: Łożysko ślizgowe - panewka Materiał: Stal ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Oznaczenie: DSA08T/K Średnica wewnętrzna d [mm]: 8 Średnica zewnętrzna D [mm]: 24 d3: M08 Szerokość B [mm]: 12 L1 [mm]: 25 L2 [mm]: 54 Typ gwintu: Prawy Wysokość wewnętrzna h1 [mm]: 42 Mocowanie: Trzpień gwintowany Wykonanie : Przeguby oczkowe C1 [mm]: 9 maks. kąt [°]: 14 Łożyskowanie: Łożysko ślizgowe - panewka Materiał: Stal ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

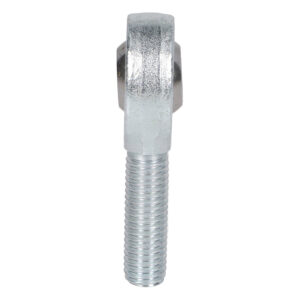

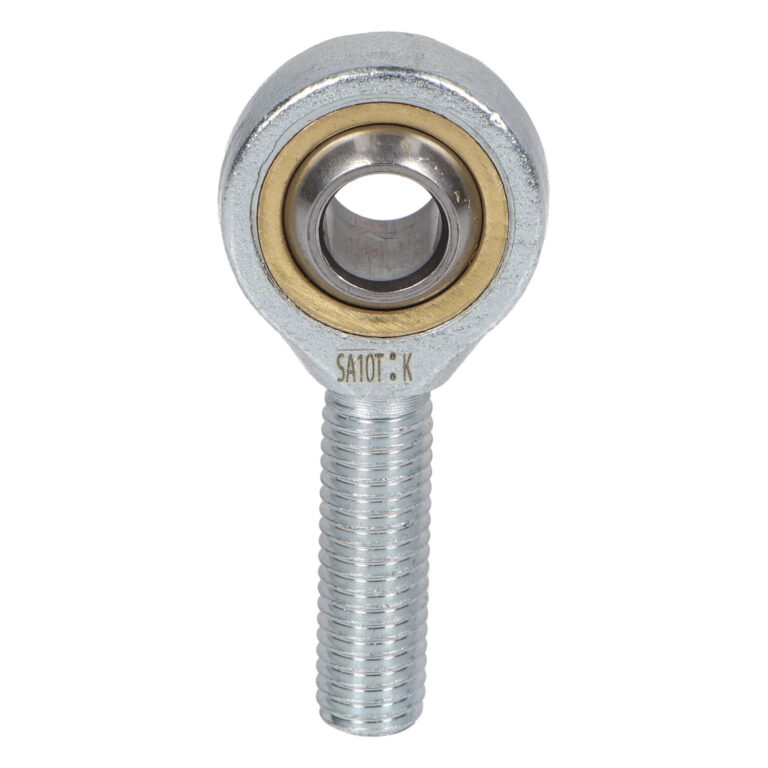

| Oznaczenie: DSA10T/K Średnica wewnętrzna d [mm]: 10 Średnica zewnętrzna D [mm]: 28 d3: M10 Szerokość B [mm]: 14 L1 [mm]: 28 L2 [mm]: 62 Typ gwintu: Prawy Wysokość wewnętrzna h1 [mm]: 48 Mocowanie: Trzpień gwintowany Wykonanie : Przeguby oczkowe C1 [mm]: 10.5 maks. kąt [°]: 13 Łożyskowanie: Łożysko ślizgowe - panewka Materiał: Stal ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

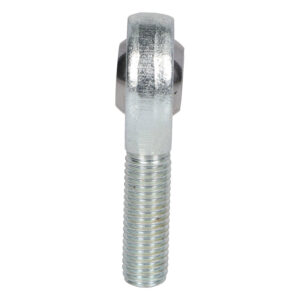

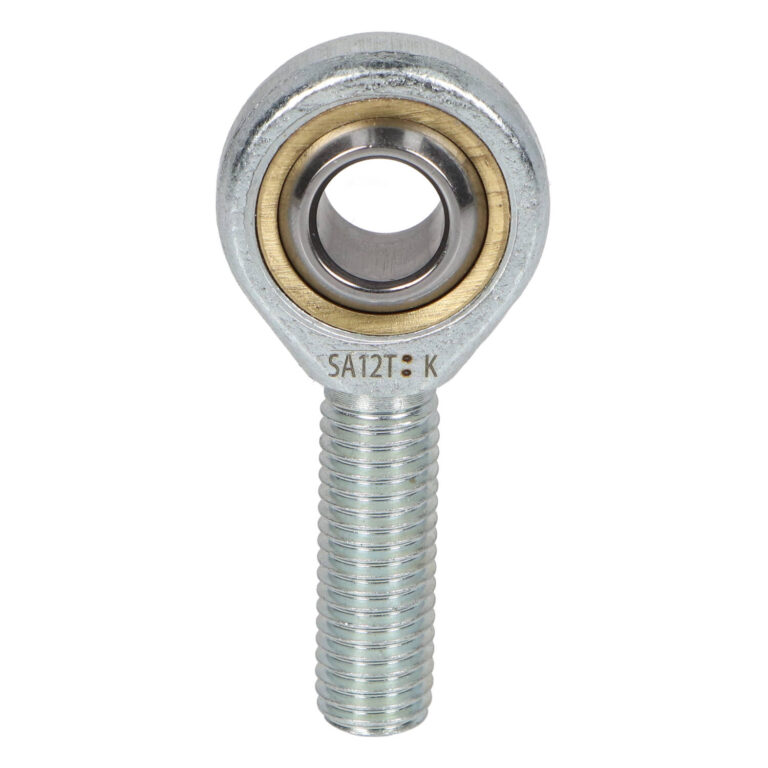

| Oznaczenie: DSA12T/K Średnica wewnętrzna d [mm]: 12 Średnica zewnętrzna D [mm]: 32 d3: M12 Szerokość B [mm]: 16 L1 [mm]: 32 L2 [mm]: 70 Typ gwintu: Prawy Wysokość wewnętrzna h1 [mm]: 54 Mocowanie: Trzpień gwintowany Wykonanie : Przeguby oczkowe C1 [mm]: 12 maks. kąt [°]: 13 Łożyskowanie: Łożysko ślizgowe - panewka Materiał: Stal ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

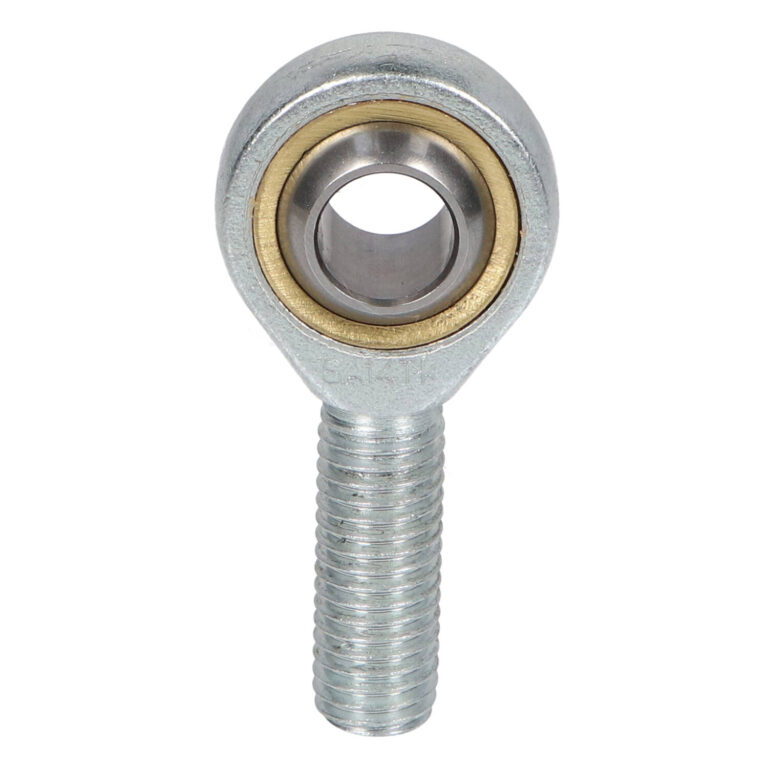

| Oznaczenie: DSA14T/K Średnica wewnętrzna d [mm]: 14 Średnica zewnętrzna D [mm]: 36 d3: M14 Szerokość B [mm]: 19 L1 [mm]: 36 L2 [mm]: 78 Typ gwintu: Prawy Wysokość wewnętrzna h1 [mm]: 60 Mocowanie: Trzpień gwintowany Wykonanie : Przeguby oczkowe C1 [mm]: 13.5 maks. kąt [°]: 16 Łożyskowanie: Łożysko ślizgowe - panewka Materiał: Stal ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

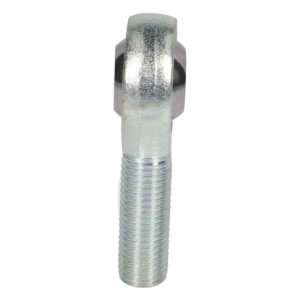

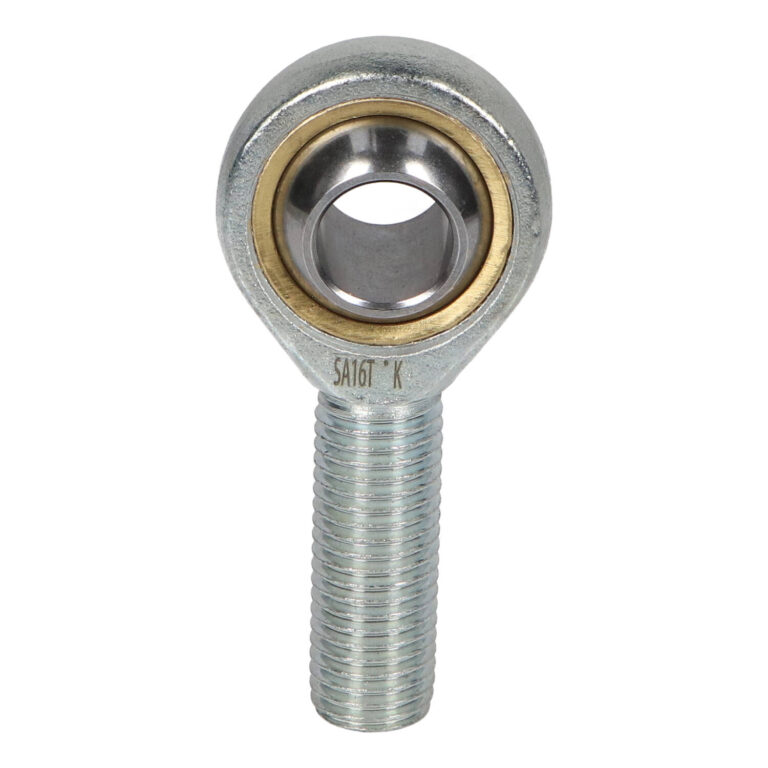

| Oznaczenie: DSA16 Średnica wewnętrzna d [mm]: 16 Średnica zewnętrzna D [mm]: 42 d3: M16 Szerokość B [mm]: 21 L1 [mm]: 37 L2 [mm]: 87 Typ gwintu: Prawy Wysokość wewnętrzna h1 [mm]: 66 Mocowanie: Trzpień gwintowany Wykonanie : Przeguby oczkowe C1 [mm]: 15 maks. kąt [°]: 15 Łożyskowanie: Łożysko ślizgowe - panewka Materiał: Stal ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

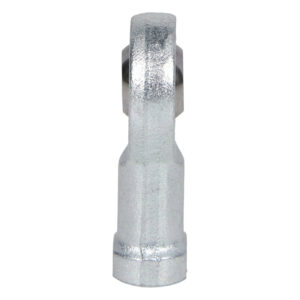

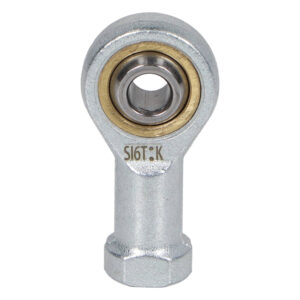

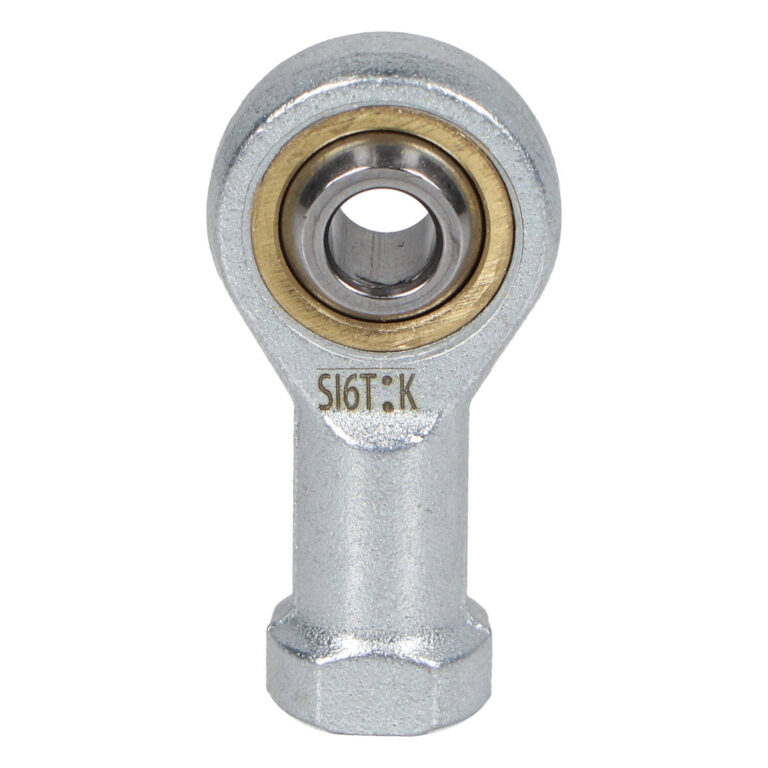

| Oznaczenie: DSI06T/K Średnica wewnętrzna d [mm]: 6 Średnica zewnętrzna D [mm]: 20 d3: M06 d4 [mm]: 10 Szerokość B [mm]: 12 L1 [mm]: 12 L2 [mm]: 40 Typ gwintu: Prawy Wysokość wewnętrzna h1 [mm]: - Długość W [mm]: 11 Mocowanie: Gwint wewnętrzny Wykonanie : Przeguby oczkowe C1 [mm]: 6.75 maks. kąt [°]: - Łożyskowanie: Łożysko ślizgowe - panewka Materiał: Stal ocynkowana Tworzywo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

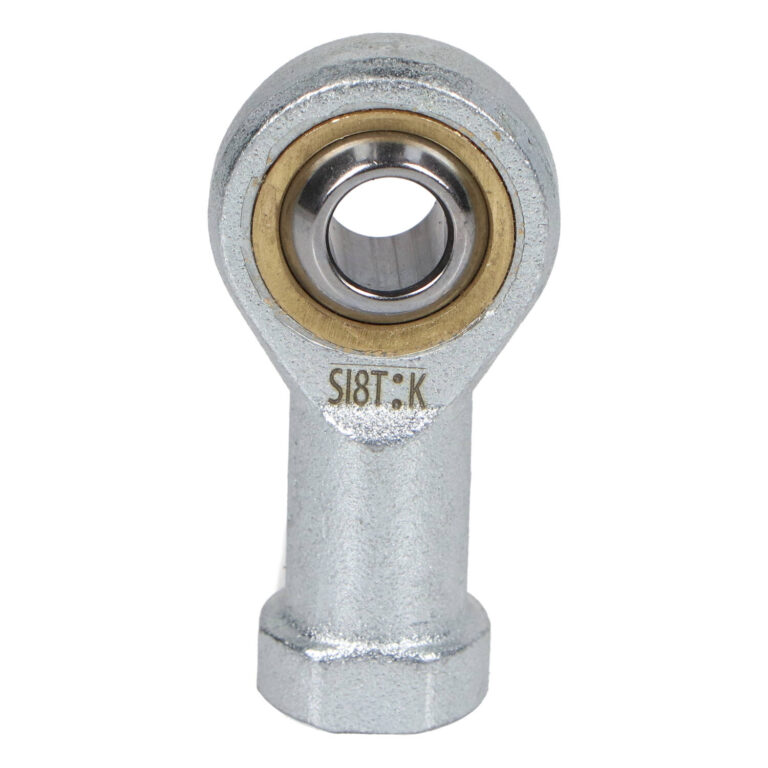

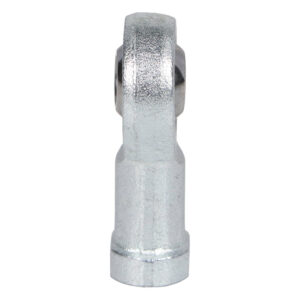

| Oznaczenie: DSI08 Średnica wewnętrzna d [mm]: 8 Średnica zewnętrzna D [mm]: 24 d3: M08 L2 [mm]: 48 Mocowanie: Gwint wewnętrzny Wykonanie : Przeguby oczkowe Łożyskowanie: Łożysko ślizgowe - panewka Materiał: Stal ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

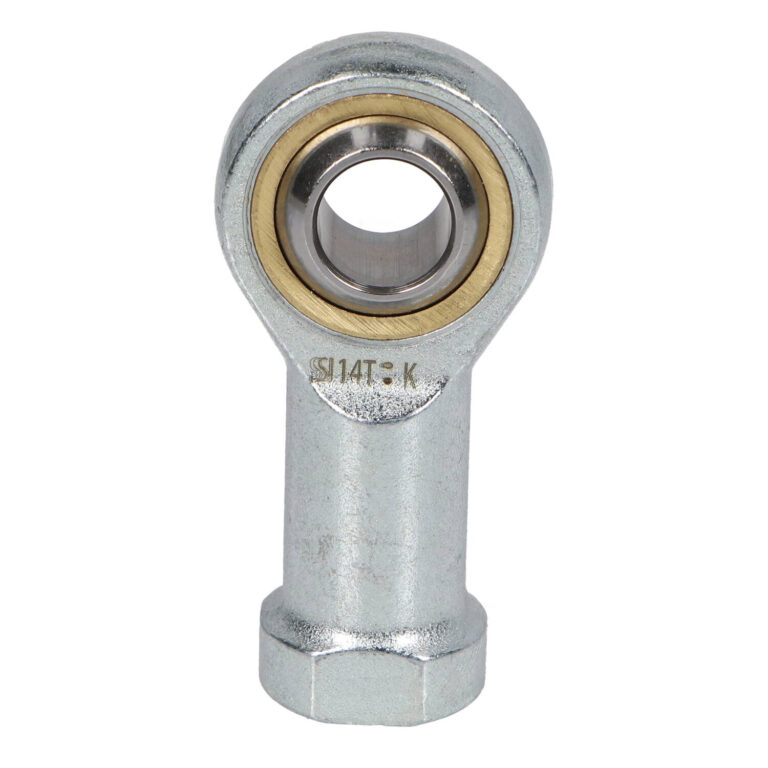

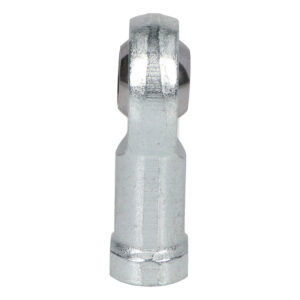

| Oznaczenie: DSI14T/K Średnica wewnętrzna d [mm]: 14 Średnica zewnętrzna D [mm]: 36 d3: M14 d4 [mm]: 20 Szerokość B [mm]: 19 L1 [mm]: 25 L2 [mm]: 75 Typ gwintu: Prawy Długość W [mm]: 22 Mocowanie: Gwint wewnętrzny Wykonanie : Przeguby oczkowe C1 [mm]: 13.5 maks. kąt [°]: 57 Łożyskowanie: Łożysko ślizgowe - panewka Materiał: Stal ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

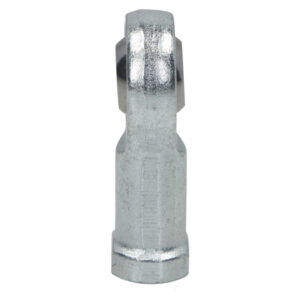

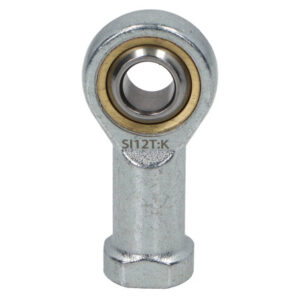

| Oznaczenie: DSI12T/K Średnica wewnętrzna d [mm]: 12 Średnica zewnętrzna D [mm]: 32 d3: M12 d4 [mm]: 17.5 Szerokość B [mm]: 16 L1 [mm]: 22 L2 [mm]: 66 Typ gwintu: Prawy Długość W [mm]: 19 Mocowanie: Gwint wewnętrzny Wykonanie : Przeguby oczkowe C1 [mm]: 12 Łożyskowanie: Łożysko ślizgowe - panewka Materiał: Stal ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
W tej kategorii oferujemy główki cięgła przeznaczone do współpracy z łożyskami przegubowymi, stosowane w mechanizmach wymagających precyzyjnego prowadzenia ruchu oraz kompensacji niewspółosiowości. Główki cięgła stanowią element połączeń przegubowych w maszynach, siłownikach, układach sterowania i automatyce przemysłowej.
Dostępne są w różnych rozmiarach, wariantach wykonania, średnicach gwintu i kierunkach mocowania, co umożliwia precyzyjny dobór rozwiązania zarówno do lekkich, jak i bardziej obciążonych układów.
Każda główka cięgła wykonana jest z wysokiej jakości materiałów, zapewniających trwałość, odporność na zużycie i stabilność pracy w zmiennych warunkach eksploatacyjnych.
