Śruby kulowe z nakrętką
Nr. katalogowy | Średnica [mm] | Skok [mm] | Długość robocza [mm] | Długość całkowita [mm] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

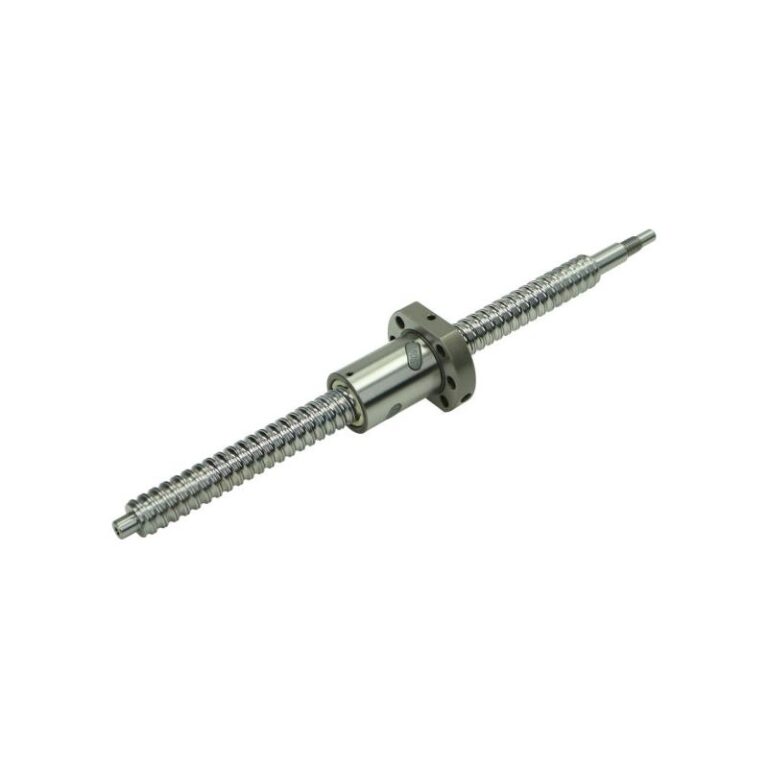

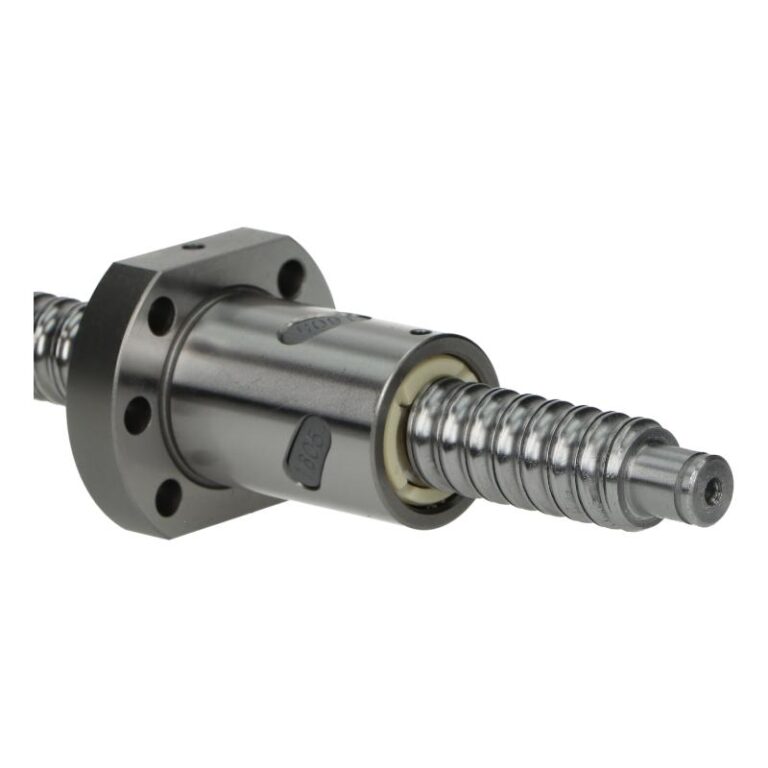

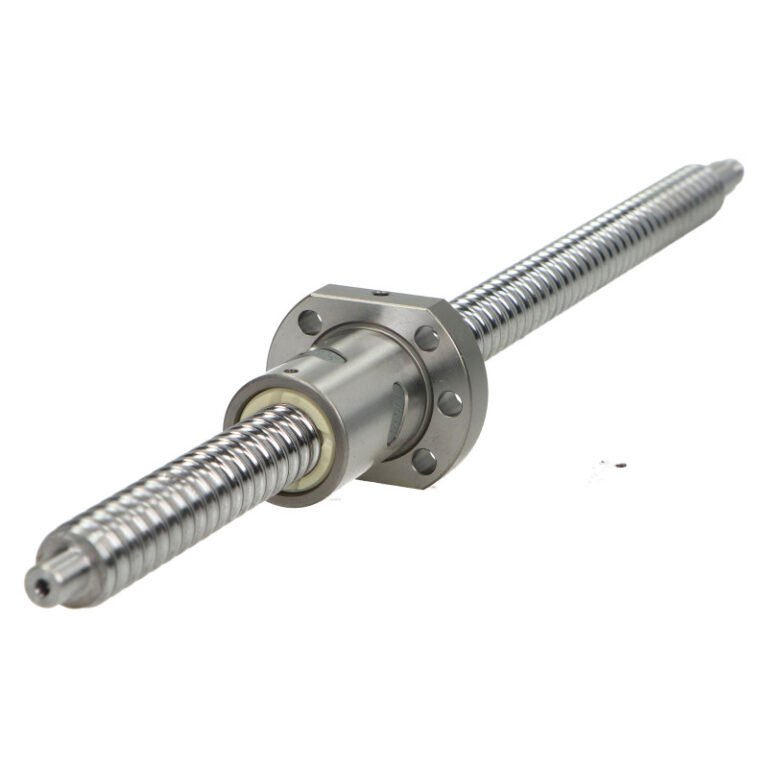

 | 16 | 5 | 285 | 347 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 16 Skok [mm]: 5 Długość całkowita [mm]: 347 Długość robocza [mm]: 285 A [mm]: 10 B [mm]: 10 E [mm]: 10 F [mm]: 15 G [mm]: M6 H [mm]: 14.4 H1 [mm]: 40 I [mm]: 36 J [mm]: 11 K [mm]: 8 L1 [mm]: 45 M1: M12x1 D2 [mm]: 28 D3 [mm]: 48 D4 [mm]: 38 D5 [mm]: 5.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

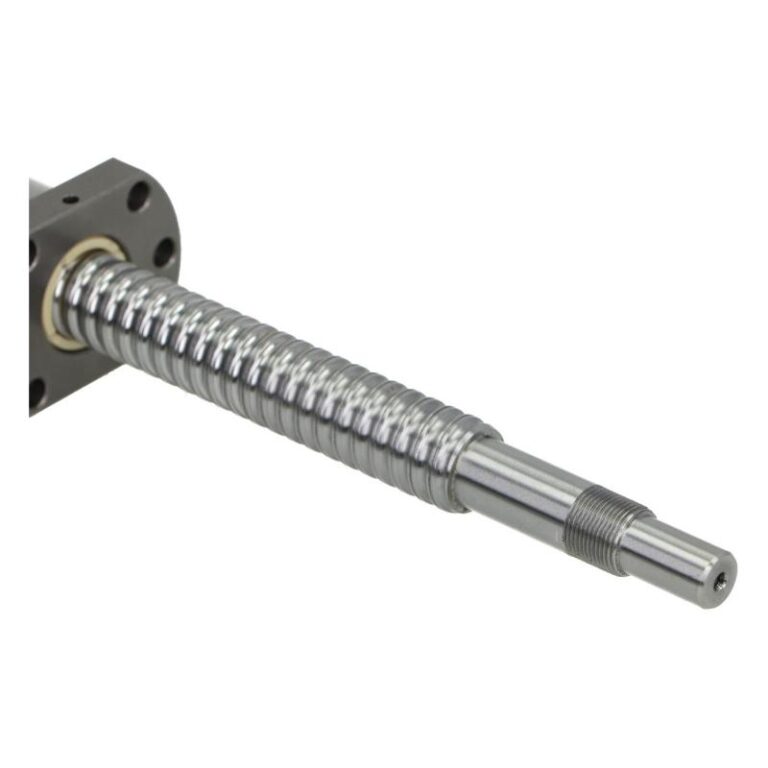

  | 20 | 5 | 1600 | 1673 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 20 Skok [mm]: 5 Długość całkowita [mm]: 1673 Długość robocza [mm]: 1600 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H1 [mm]: 44 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 43 M1: M15x1 D2 [mm]: 36 D3 [mm]: 58 D4 [mm]: 47 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 25 | 10 | 1600 | 1673 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 10 Długość całkowita [mm]: 1673 Długość robocza [mm]: 1600 A [mm]: 12 B [mm]: 12 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 80 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 25 | 10 | 1400 | 1473 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 10 Długość całkowita [mm]: 1473 Długość robocza [mm]: 1400 A [mm]: 12 B [mm]: 12 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 80 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 25 | 10 | 1200 | 1273 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 10 Długość całkowita [mm]: 1273 Długość robocza [mm]: 1200 A [mm]: 12 B [mm]: 12 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 80 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 25 | 10 | 1000 | 1073 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 10 Długość całkowita [mm]: 1073 Długość robocza [mm]: 1000 A [mm]: 12 B [mm]: 12 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 80 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 25 | 10 | 800 | 873 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 10 Długość całkowita [mm]: 873 Długość robocza [mm]: 800 A [mm]: 12 B [mm]: 12 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 80 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 25 | 10 | 600 | 673 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 10 Długość całkowita [mm]: 673 Długość robocza [mm]: 600 A [mm]: 12 B [mm]: 12 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 80 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 25 | 10 | 500 | 573 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 10 Długość całkowita [mm]: 573 Długość robocza [mm]: 500 A [mm]: 12 B [mm]: 12 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 80 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

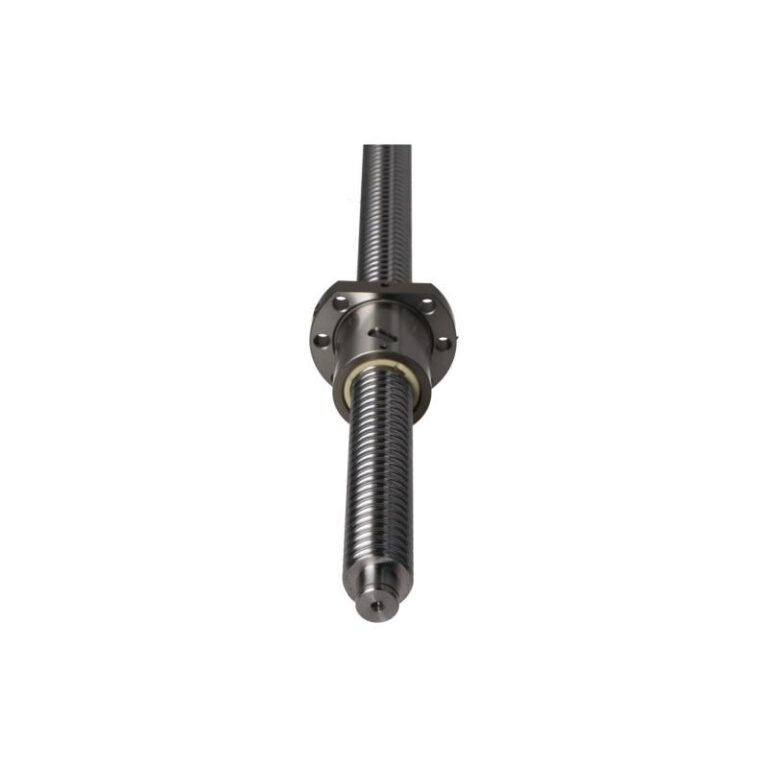

  | 25 | 5 | 1600 | 1673 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 5 Długość całkowita [mm]: 1673 Długość robocza [mm]: 1600 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 52 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

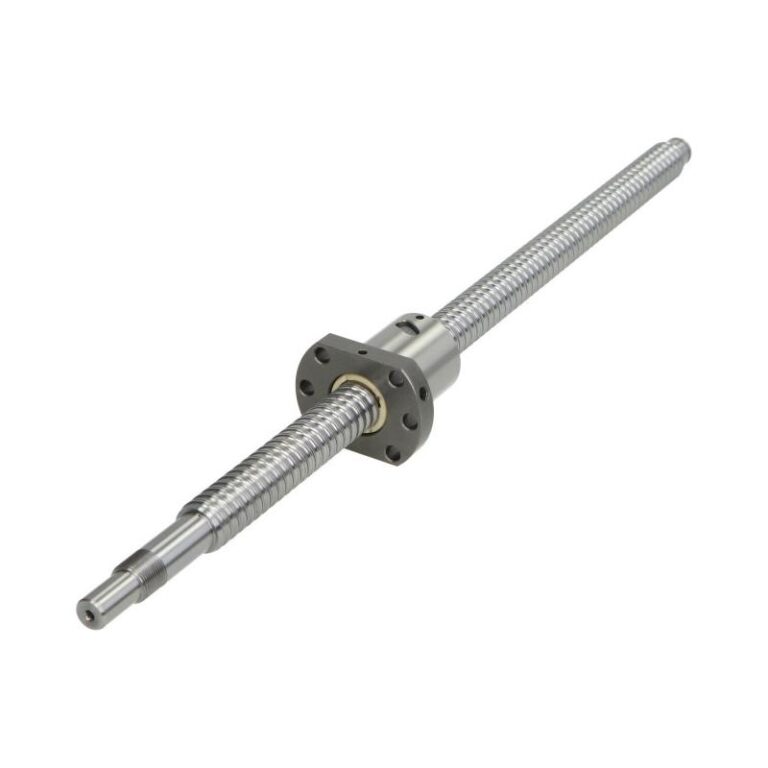

  | 25 | 5 | 1400 | 1473 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 5 Długość całkowita [mm]: 1473 Długość robocza [mm]: 1400 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 52 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 25 | 5 | 1200 | 1273 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 5 Długość całkowita [mm]: 1273 Długość robocza [mm]: 1200 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 52 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 25 | 5 | 1000 | 1073 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 5 Długość całkowita [mm]: 1073 Długość robocza [mm]: 1000 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 52 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

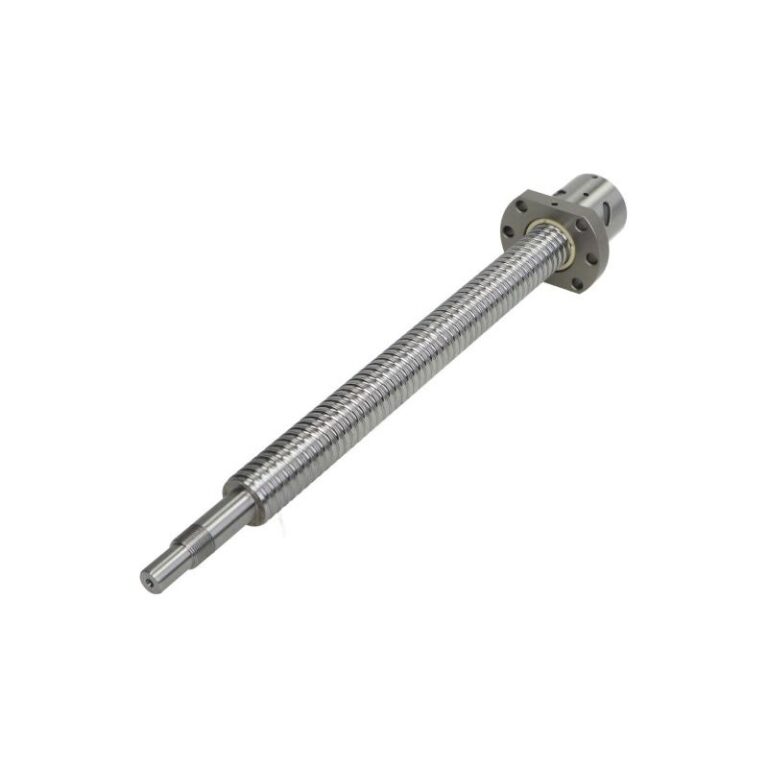

  | 25 | 5 | 800 | 873 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 5 Długość całkowita [mm]: 873 Długość robocza [mm]: 800 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 52 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 25 | 5 | 600 | 673 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 5 Długość całkowita [mm]: 673 Długość robocza [mm]: 600 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 52 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 25 | 5 | 500 | 573 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 5 Długość całkowita [mm]: 573 Długość robocza [mm]: 500 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 52 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

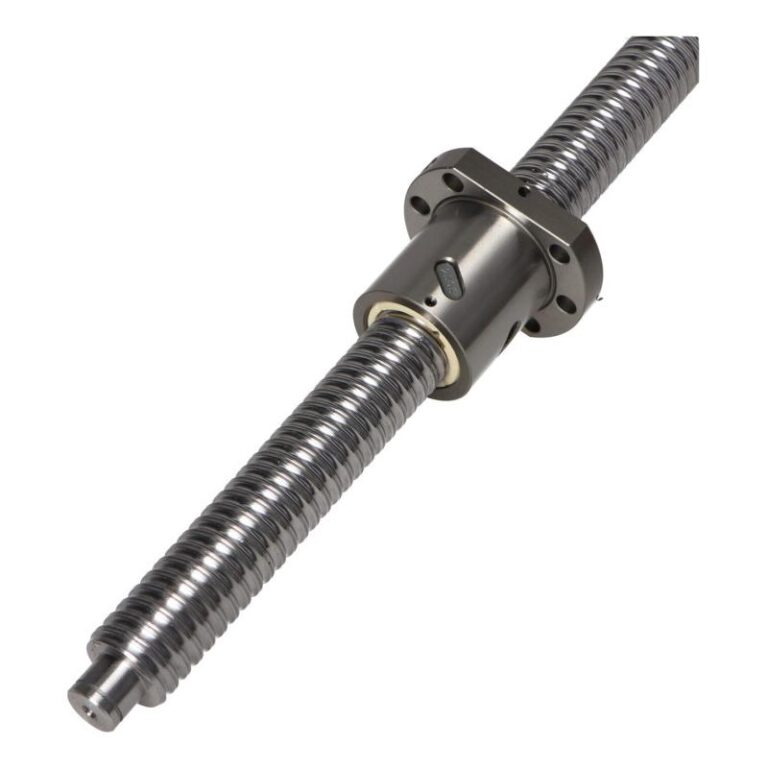

  | 25 | 5 | 400 | 473 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 25 Skok [mm]: 5 Długość całkowita [mm]: 473 Długość robocza [mm]: 400 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 48 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 52 M1: M15x1 D2 [mm]: 40 D3 [mm]: 62 D4 [mm]: 51 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 20 | 10 | 1600 | 1673 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 20 Skok [mm]: 10 Długość całkowita [mm]: 1673 Długość robocza [mm]: 1600 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 44 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 51 M1: M15x1 D2 [mm]: 36 D3 [mm]: 58 D4 [mm]: 47 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

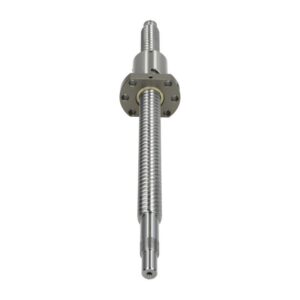

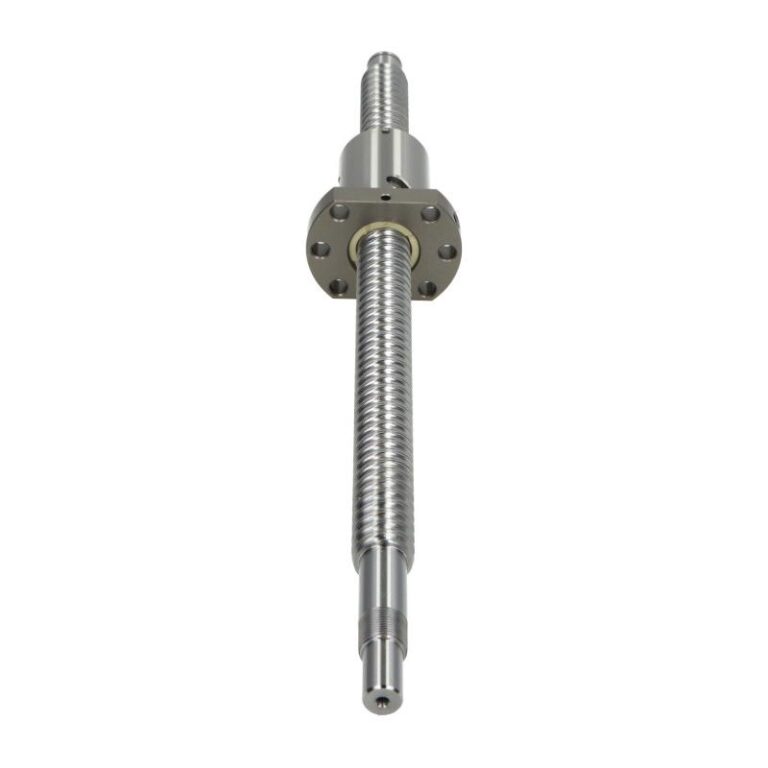

  | 20 | 10 | 1400 | 1473 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 20 Skok [mm]: 10 Długość całkowita [mm]: 1473 Długość robocza [mm]: 1400 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 44 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 51 M1: M15x1 D2 [mm]: 36 D3 [mm]: 58 D4 [mm]: 47 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 20 | 10 | 1200 | 1273 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 20 Skok [mm]: 10 Długość całkowita [mm]: 1273 Długość robocza [mm]: 1200 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 44 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 51 M1: M15x1 D2 [mm]: 36 D3 [mm]: 58 D4 [mm]: 47 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 20 | 10 | 1000 | 1073 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 20 Skok [mm]: 10 Długość całkowita [mm]: 1073 Długość robocza [mm]: 1000 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 44 I [mm]: 40 J [mm]: 9 K [mm]: 9 L1 [mm]: 51 M1: M15x1 D2 [mm]: 36 D3 [mm]: 58 D4 [mm]: 47 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 20 | 10 | 800 | 873 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 20 Skok [mm]: 10 Długość całkowita [mm]: 873 Długość robocza [mm]: 800 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 44 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 51 M1: M15x1 D2 [mm]: 36 D3 [mm]: 58 D4 [mm]: 47 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 20 | 10 | 600 | 673 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 20 Skok [mm]: 10 Długość całkowita [mm]: 673 Długość robocza [mm]: 600 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 44 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 51 M1: M15x1 D2 [mm]: 36 D3 [mm]: 58 D4 [mm]: 47 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 20 | 10 | 500 | 573 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 20 Skok [mm]: 10 Długość całkowita [mm]: 573 Długość robocza [mm]: 500 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 44 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 51 M1: M15x1 D2 [mm]: 36 D3 [mm]: 58 D4 [mm]: 47 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 20 | 10 | 400 | 473 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Średnica [mm]: 20 Skok [mm]: 10 Długość całkowita [mm]: 473 Długość robocza [mm]: 400 A [mm]: 12 B [mm]: 10 C [mm]: 15 E [mm]: 15 F [mm]: 20 G [mm]: M6 H [mm]: 12 H1 [mm]: 44 I [mm]: 40 J [mm]: 13 K [mm]: 9 L1 [mm]: 51 M1: M15x1 D2 [mm]: 36 D3 [mm]: 58 D4 [mm]: 47 D5 [mm]: 6.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

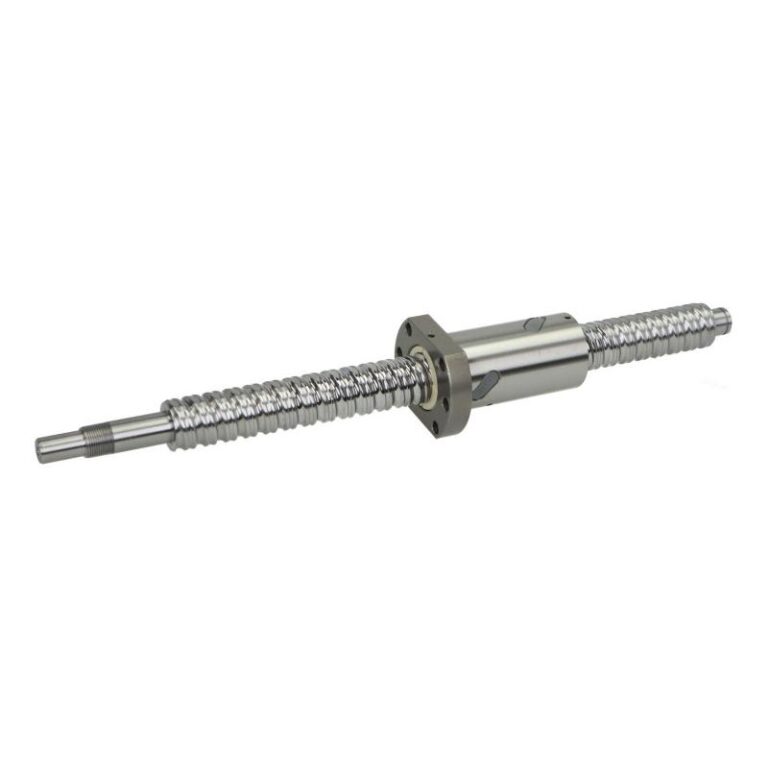

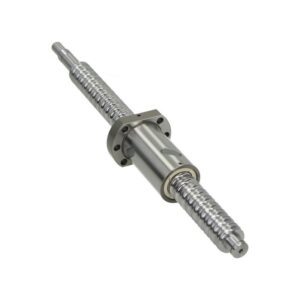

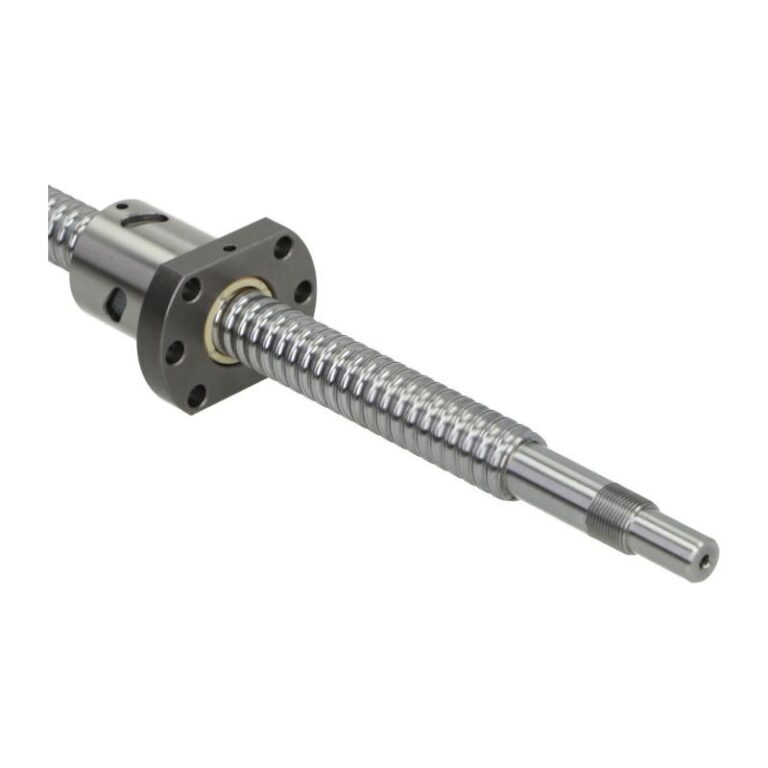

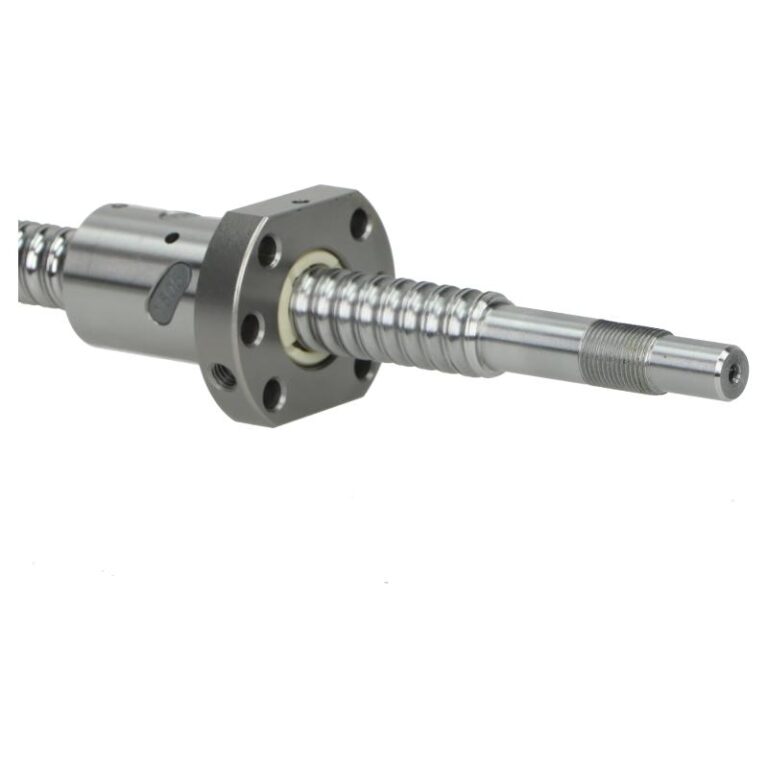

Śruby kulowe z nakrętką marki Wagney to połączenie precyzyjnych śrub kulowych i nakrętek SFU, dodatkowym atutem tych zestawów jest wykonana precyzyjnie obróbka zakończeń śruby, która umożliwia szybki montaż w znormalizowanych blokach łożyskowych. Jest to atut ponieważ obróbka bardzo twardych śrub często przysparza kłopotów, a sam proces obróbki często nie może być wykonany bez wcześniejszego rozhartowania końcówek co również może sprawić kłopot, ponieważ trzeba zrobić to w taki sposób aby rozhartować tylko powierzchnie obrabiane, a nie cała śrubę.

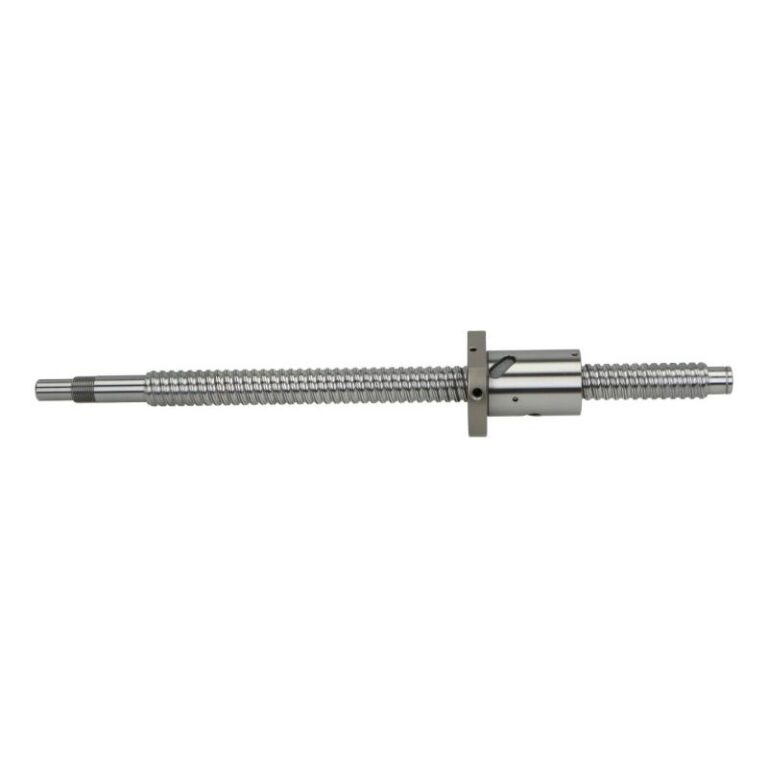

Śruba kulowa z nakrętką
Śruba kulowa z nakrętką oferowana przez firmę Wagney to wyjątkowe rozwiązanie dla wymagających aplikacji, gdzie precyzja i niezawodność są kluczowe. Zestawy te łączą zaawansowane technologicznie śruby kulowe z nakrętkami SFU, zapewniając płynną i dokładną pracę w każdych warunkach. Niezrównaną zaletą śrub kulowych z nakrętką jest profesjonalnie wykonana obróbka końcówek śrub, która umożliwia bezproblemowy montaż w standardowych blokach łożyskujących. Dzięki temu, nawet przy pracy z bardzo twardymi materiałami, użytkownicy nie muszą martwić się o dodatkowe procesy przygotowawcze, jak rozhartowywanie końcówek. To rozwiązanie znacząco skraca czas instalacji, eliminując ryzyko błędów i zwiększając efektywność produkcji. Śruba kulowa z nakrętką Wagney to gwarancja precyzji, wytrzymałości i łatwości montażu, dzięki czemu stanowią idealny wybór dla przemysłu maszynowego, automatyki i innych branż wymagających najwyższej jakości komponentów.
Potrzebujesz pomocy w dobraniu odpowiedniej śruby kulowej z nakrętką? Skontaktuj się z naszym działem technicznym.
